意大利Tramec精密行星齒輪箱REP075適用于對精度、性能和可靠性要求較高的伺服應用場合
張文萍
QQ:2335451726
手機:18510570918
電話:010-64714988-197
傳真:010-84786709-667
郵件:sales96@handelsen.cn |
 |
 |
一、產品介紹
REP系列行星齒輪箱是具有競爭力的價格/精度保證的卓越組合的結果。它們廣泛的應用于:機床、木工機器、多工位機、印刷機、包裝自動機、自動化、機械手、絲印加工機、直線導軌。

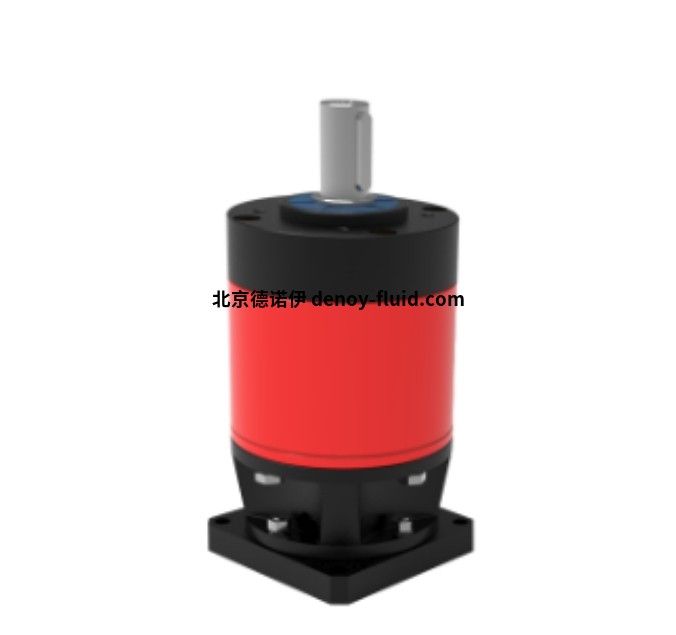

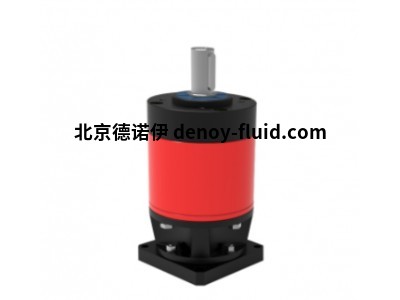

Tramec 精密行星齒輪箱 REP075 具有減速增扭、高精度傳動、高負載承受等主要功能。
精密行星齒輪箱 REP075采用精密衍磨齒輪,齒輪間隙小,能保證傳動的準確性和穩定性,可用于對傳動精度要求較高的機床、印刷機等設備。齒輪采用表面硬化處理的調質合金鋼,箱體由特殊滲氮鋼制造,齒輪箱能承受較大的徑向和軸向載荷,可適應惡劣工況和重載應用場合。
產品主要包含箱體、法蘭、軸、齒輪和軸承軸承組成。
二、基本參數
• 扭矩范圍: T2M = 30 - 600 Nm
• 減 速 比:單級 3、4、5、6 等,雙級 9、12、16、20 等,三級 27、36、48 等
• 額定扭矩:額定扭矩范圍大約在 26 至 570Nm,具體根據不同型號和減速級數有所不同。
• 輸出轉速:小于等于6000rpm,輸出轉速需根據減速比和輸入轉速計算。
• 效 率:單級效率為 96%,雙級效率為 93%,三級效率為 91%。
• 外殼材質:由特殊氮化鋼制成,以確保強度、高可靠性和長壽命。
• 輸入和輸出法蘭:由鋁制成,有兩種類型的輸出法蘭(FLT 和 FLQ)。
• 軸的材質:由淬火和回火合金鋼制成。有兩種或三種類型的輸出軸可供選擇。
• 齒輪材質:表面硬化和回火合金鋼制成,帶有磨削齒。
三、應用領域
機床設備、
木工機械、
傳送機、
印刷機、
包裝機、
工業自動化、
搬運設備、
絲網印刷機、
和直線導軌等設備。
四、規格型號
REP075
REP100
REP125
REP150
