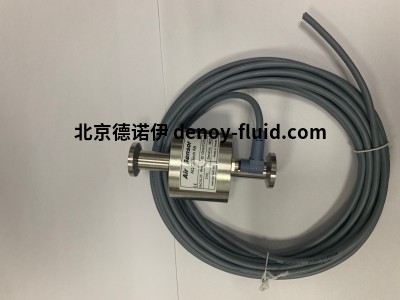

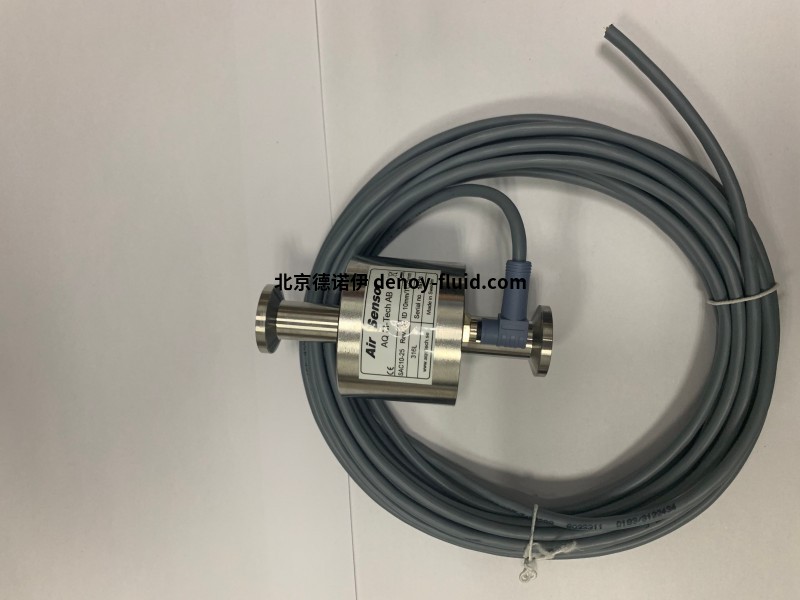

瑞典AQ 防爆空氣傳感器 SAC46-64-EX

瑞典AQ空氣傳感器工作無需直接接觸液體。在傳感器上流動的液體使用聲波進行監測。聲波記錄存在的氣體和顆粒，結果顯示在一個外部控制單元。

瑞典AQ空氣傳感器結構緊湊，可從一體式轉動而成內部完全光滑，Ra <0.4um。所有接液部件均由耐酸鋼或聚丙烯制成。

瑞典AQ空氣傳感器可以是CIP（就地清潔），鋼制空氣傳感器可以是SIP（蒸汽就位）到130°C。 AQ空氣傳感器具有2.1B的完全可追溯性證書（聚丙烯）和3.1B證書（316 L鋼）

所有連接均為標準三夾連接它提供了良好的無菌，使其易于組裝并拆卸。 空氣傳感器采用耐酸鋼制成帶連接器（瑞典AQ 傳感器 SAC系列）或不帶連接器（瑞典AQ 傳感器 FCS系列）。

請聯系品牌銷售專員北京漢達森 田琪，電話同微信：15801397840 歡迎垂詢 ！

AQ空氣傳感器可以設置在不同的水平靈敏度。 傳感器檢測到最大靈敏度氣泡小至2毫米。在低靈敏度下，傳感器檢測有無液體。

請聯系品牌銷售專員北京漢達森 田琪，電話同微信：15801397840 歡迎垂詢 ！

安裝空氣傳感器

一個或兩個空氣傳感器可以連接到一個超聲控制器D72、DP72或D128?？諝鈧鞲衅饔蠺C連接（三夾子），正確安裝和連接空氣傳感器以避免泄漏是很重要的。在安裝空氣傳感器時，也有必要考慮到外部加熱和冷卻源?？諝鈧鞲衅鞯脑O(shè)計是在正常大氣壓力（0.8巴-1.1巴）下使用，氧氣含量正常。

應由具備必要知識的人進行安裝。

請聯系品牌銷售專員北京漢達森 田琪，電話同微信：15801397840 歡迎垂詢 ！

垂直或水平安裝

我們建議將空氣傳感器垂直安裝，因為氣泡在里面徘徊的風險較低。

然而，如果空氣傳感器安裝在水平方向，空氣傳感器的旋轉方向是很重要的。為了在緩慢的流速下獲得最大的氣泡敏感度，當空氣傳感器安裝在水平方向時，空氣傳感器應該旋轉，使電纜接頭在上面。如果想在慢速流速下獲得較低的靈敏度，可以將空氣傳感器轉到電纜接頭向下。

請聯系品牌銷售專員北京漢達森 田琪，電話同微信：15801397840 歡迎垂詢 ！

氣泡檢測原理
通過使用超聲波監測流過空氣傳感器的液體中的氣泡。
在空氣傳感器內部，兩個低強度超聲波束在方向上穿過液體路徑傳輸垂直于液體流動。
如果氣泡移動到超聲波束中的一個，則超聲波將被部分偏轉并且強度為超聲波減少。 控制器不斷測量超聲波的強度，如果它變成了低于閾值，它會檢測到氣泡。 液體中的致密顆粒也會使超聲波偏轉并且可以因此被檢測到。 為了實現對氣泡的非常低的靈敏度，使用不同的技術來測量阻尼效果液體對空氣傳感器壁的振動有影響。

 請聯系品牌銷售專員北京漢達森 田琪，電話同微信：15801397840 歡迎垂詢 ！

AQ空氣傳感器可用于生物制藥工業和不同的過程工業：•泵護罩•氣泡傳感器，AQ空氣傳感器同時還可應用于爆炸性環境。

電纜
空氣傳感器的電纜連接到危險區域。 最大電纜長度為40米。該
電纜屏蔽很重要，因為它可以防止外部噪聲進入。 如果電纜延長，請使用相同或
類似電纜類型（4導體帶共用屏蔽）。
注意！ 未屏蔽的電纜部分最大應為40mm。

請聯系品牌銷售專員北京漢達森 田琪，電話同微信：15801397840 歡迎垂詢 ！

型號展示：

AQ空氣傳感器，316L（耐酸鋼）帶連接器

瑞典AQ 傳感器 SAC4.5-25    內徑：Ø4.5mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC6-25    內徑：Ø6mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC8-25    內徑：Ø8mm 外徑：Ø38mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC10-25    內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC10-25-EX 內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-25    內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-25-EX 內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-50    內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC16-50-EX 內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC22-50    內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC22-50-EX 內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC35-50    內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC35-50-EX 內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC46-64    內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：7m，

瑞典AQ 傳感器 SAC46-64-EX 內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：7m，

瑞典AQ 傳感器 SAC60-77    內徑：Ø60mm 外徑：Ø102mm 卡盤連接：77 標準線纜：7m，

瑞典AQ 傳感器 SAC60-77-EX 內徑：Ø60mm 外徑：Ø102mm 卡盤連接：77 標準線纜：7m，

AQ空氣傳感器，PP（聚丙烯）

瑞典AQ 傳感器 PAC4-25    內徑：Ø4mm 外徑：Ø50mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 PAC6-25    內徑：Ø6mm 外徑：Ø50mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 PAC10-25    內徑：Ø10mm 外徑：Ø50mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 PAC14-25    內徑：Ø14mm 外徑：Ø50mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 PAC22-50    內徑：Ø22mm 外徑：Ø76mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 PAC38-64    內徑：Ø38mm 外徑：Ø84mm 卡盤連接：64 標準線纜：7m，

AQ空氣傳感器，PP（聚丙烯）

瑞典AQ 傳感器 APS4-25     內徑：Ø4mm 外徑：Ø49mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 APS6-25     內徑：Ø6mm 外徑：Ø49mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 APS10-25    內徑：Ø10mm 外徑：Ø49mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 APS16-25     內徑：Ø16mm 外徑：Ø49mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 APS22-50    內徑：Ø22mm 外徑：Ø54mm 卡盤連接：50 標準線纜：7m，

請聯系品牌銷售專員北京漢達森 田琪，電話同微信：15801397840 歡迎垂詢 ！

瑞典AQ 防爆空氣傳感器 SAC46-64-EX
