產品描述

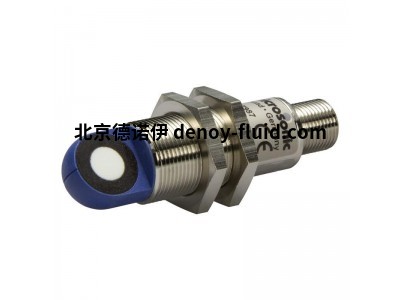

microsonic的傳感器，mic-600/IU/M 是一款超聲波傳感器，采用全金屬 M30 外殼，帶 LED 顯示屏，范圍為 600 至 8,000 mm，1 個模擬輸出，4-20 mA 和 0-10 Vdc。



通用說明麥克風系列

的MIC-系列Microsonic主要是在全金屬外殼M30一系列工業超聲波傳感器。這使得傳感器非常適合惡劣的工業環境，在這些環境中傳感器會受到潛在的機械沖擊。與 mic+ 系列（帶 LED 顯示屏的高端產品線）一樣，這些系列包括從 350 毫米到 8 米的 5 個測量范圍。您可以選擇 1 x PNP 開關輸出、2 x PNP 開關輸出或 0-10 V 和 4-20 mA 的模擬輸出。完整的麥克風系列通過了加拿大和美國安全標準的 UL 認證。此外，Sensor Partners 還可以選擇提供具有Ex II 3G Ex nA IIC T6 Gc 的ATEX證書的 microsonic 麥克風系列的超聲波傳感器！

帶LED顯示的TouchControl(左)，在層壓機上測量線圈直徑(右)

4四種不同的輸出方式

所有五種檢測距離都帶四種不同的輸出方式：



1 switching output, optionally in pnp-, npn- or Push-Pull circuitry

2 switching outputs, optionally in pnp or npn circuitry

1 analogue output 4–20 mA and 0–10 V

1 analogue output with an additional pnp switching output

TouchControl

所有傳感器都帶有TouchControl，LED連續顯示當前的距離值，并不斷在mm和cm指示間自動切換。通過操作LED顯示器下的兩個按鍵，可以調節參數，瀏覽菜單。

開關量輸出的檢測點和模擬量輸出的窗口范圍，可以通過LED顯示進行數字預設，不需要把被檢測物放在檢測范圍內。因此能夠做到無需輔助反射體即可設置，甚至是設置到實際應用范圍之外。



兩個三色的LED

一直顯示開關的輸出狀態，是開關量輸出還是模擬量輸出。



更多的附加功能（附件）

 此功能作為可用的選項包含在TouchControl的菜單結構中。已經測量的距離值，舉例來說，著重于通過十階軟件濾波，從F00（未經濾波直接輸出測量值)到F09（極強的濾波和測量值衰減）。針對帶波動干擾或在傳感器與實際測量表面有零星飛濺的填充料位測量，較高的測量值衰減是很有用的，默認的濾波值是F01，因此，傳感器為了快速計數與控制操作進行了預設，另外開關量輸出的回滯默認值可根據需要修改。

LED顯示可以永久關閉或變暗。



模擬量傳感器

 檢驗接到輸出端的負載，根據阻值大小自動轉換4-20mA電流和0-10V電壓輸出。傳感器負載的確定與連接的起始工作電壓有關。

 在TouchControl的菜單的附加功能中，使用者還可以預設傳感器是電流輸出還是電壓輸出。在這個菜單中，模擬量傳感器在LED顯示屏上，又可以轉換成百分比的形式顯示，模擬量特性曲線的窗口上下限分別對應于0%和100%。



同步

最多有10個混合配置不同檢測距離的傳感器可同步自動運行，測量的重復率取決于檢測距離最大的那個傳感器。如果所有的傳感器通過M12接插件的pin5針連接起來，則激活同步功能。在同步運行中，所有的傳感器在同一時間開始測量。在兩個傳感器比較狹窄的安裝距離之間，傳感器仍然可以接收到鄰近傳感器的反射信號。



這個特性可以作為優勢來應用。例如，可以擴展傳感器的檢測距離。

在附加菜單中，每一個傳感器可以分配從0-9之間的一個地址，有了這樣的地址，傳感器可以在異步模式下工作，并且實行按地址升序進行測量。



異步模式

可以確保每個傳感器只能接收到自身發出脈沖的回波信號。每個傳感器都可以完全避免傳感器之間的任何沖突。



開關量或是模擬量輸出的設置

 既可以按要求輸入距離的數字值來實現（參看左下角的圖解），也可以通過自學習（teach-in）程序（參看本頁）實現。

由于有著這項功能，使用者可以選擇自己喜歡的設定模式。



自學習的步驟

待檢測物體，必須放在希望得到的檢測距離(1)上，按下輸出按鈕，直到  (或者 ) 出現在LED顯示器上，最后，更進一步的短擊按鍵，確定自學習程序，準備完畢
