一、產品概述

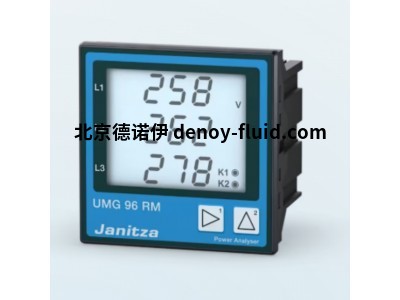

多功能功率分析儀UMG 96RM 是一款功能強大的通用測量設備，適用于低壓和中壓配電系統。

UMG 96RM 多功能儀表主要設計用于低壓和中壓配電系統。該裝置測量諧波電流，最高可達 40 次諧波，并具有旋轉場分量。該設備只有 2 個數字輸出。它沒有數字輸入，也沒有測量數據存儲。



二、主要功能：

1)能源管理

全面的能量測量數據，精度高：0.5S有功電能

2)顯示

簡單的 2 鍵作 / LED 背光

3)通信

RS485接口



三、UMG 96RM 的主要特點

1）可靠性

UMG 測量設備提供廣泛的資費選擇，為個人消費者可靠、準確地記錄工作值;最多 14 個，具體取決于設備類型。當然，有功電能（消耗、供應和無反向運行停止）和無功電能（電感、電容和無反向運行停止）是有區別的。這意味著可以分別記錄高和低關稅。

2）諧波

諧波電流是由具有非線性特性的設備引起的，例如在飽和狀態下運行的變壓器、節能燈、變頻器和電力電子設備。它們?yōu)殡娋W(wǎng)加載額外的電流，并可能影響甚至破壞設備。這些電網失真可以使用電能質量分析儀進行檢測和記錄。

3）測量精度

高測量精度是基于高采樣率和非常好的長期穩定性。當按預期使用（環境溫度）時，即使在多年后，在交付條件下的測量精度仍然高于傳統儀表。A 級認證設備可用于特別苛刻的測量任務。

4）脈沖輸入/輸出

例如，脈沖輸入可用于記錄帶有 UMG 測量設備的水表和燃?xì)獗淼闹怠９ぷ髅}沖可以通過脈沖輸出作為測量值變送器傳輸?shù)娇刂葡到y(tǒng)，例如 BMS、PLC、SCADA 系統。



四、基本參數：

凈重：65 克

設備尺寸：約1=42毫米，b=97毫米，h=100毫米

背光壽命：40.000小時(初始亮度的 50%)

電壓選項230V：90V-277V(50/60Hz)或直流電90V-250V;300VCATI

功    耗：7.5VA/4W

電壓24V：24伏-90伏交流/直流:150伏CATIII

功   耗：3.5VA/2W



五、UMG 96RM 的應用領域

能源分配系統電氣特性的測量、監測和控制。

記錄能源管理系統的負荷曲線 （e.g. ISO 50001）

記錄能耗以進行成本中心分析

用于樓宇管理系統或 PLC （Modbus） 的傳感器

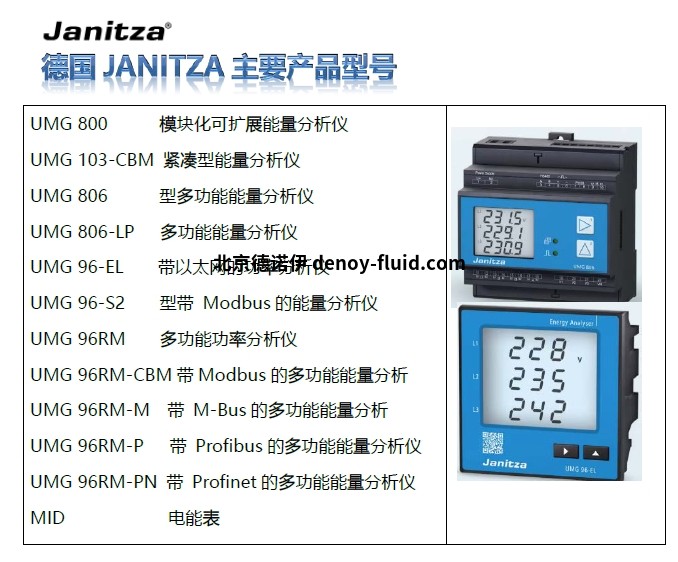

六、主要型號

UMG 96RM

UMG 96RM-P

UMG 96RM-M

UMG 96RM-E

UMG 96RM-CBM

UMG 96RM-PN
