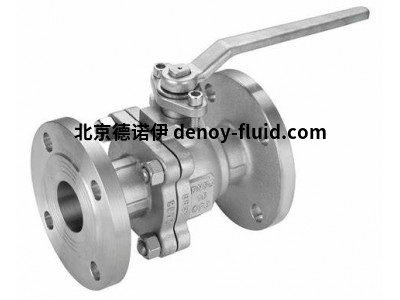

Klinger 球閥 QE 型號：精密流體控制的藝術與工程

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

在工業流體控制領域，奧地利 Klinger 的名字代表著卓越的工程品質與持久的可靠性。其旗下的 QE 系列球閥，正是這一聲譽的杰出體現。這款精心設計的閥門超越了簡單的啟閉功能，成為要求嚴苛工況下實現精確、安全、高效流體管理的關鍵組件。讓我們深入探究 Klinger QE 球閥的精妙之處。

核心設計哲學：可靠性與性能的融合

QE 系列的核心設計理念圍繞兩個關鍵目標：無與倫比的密封完整性和持久的操作性能。這并非偶然，而是源于 Klinger 對材料科學、精密制造和實際應用需求的深刻理解。

• 浮動球體設計： QE 采用經典的浮動球結構。當閥門關閉時，介質壓力將球體推向下游閥座，產生強大的密封力，形成緊密的金屬-軟密封（或全金屬密封）界面。這種設計簡單、堅固，特別適用于中高壓應用，是實現零泄漏的關鍵。

• 精密的閥座密封： 密封性能是閥門的生命線。QE 系列通常采用高性能聚合物閥座（如增強 PTFE、PEEK、NBR 等）或特殊的金屬閥座（用于高溫或超潔凈應用）。這些閥座經過精密加工，與經過精細拋光的球體表面（通常鍍硬鉻處理以提高硬度和耐腐蝕性）完美貼合，確保雙向密封（雙阻塞與排放功能 - DBB）。即使在頻繁操作和壓力波動下，也能長期保持嚴密的關閉狀態。

• 低扭矩操作： Klinger 深諳閥門操作的人體工程學和效率。QE 球閥的設計顯著降低了操作扭矩。精密加工的球體與閥座之間的低摩擦系數、優化的閥桿密封設計（通常采用多重 O 型圈或填料密封，并配有活載荷填料壓蓋）以及高品質的軸承支撐，使得無論是手動操作（通過蝸輪蝸桿、齒輪箱或手柄）還是執行機構驅動（氣動、電動），都變得輕松順暢，減少了操作人員的疲勞和執行機構的規格要求。

卓越的材料與工藝：構筑耐久根基

Klinger QE 的成功絕非偶然，其背后是嚴格選材和精湛工藝的支撐：

• 閥體與關鍵部件： 閥體、閥蓋、球體和閥桿通常采用優質鍛造碳鋼（如 ASTM A105）、不銹鋼（如 CF8M/316, CF8/304）或合金鋼制造。鍛造工藝提供了更高的材料致密度和機械強度，優于鑄造件，為閥門在高壓和惡劣環境下的穩定性奠定了基礎。

• 表面處理與光潔度： 球體表面通常經過精密研磨和鍍硬鉻處理，不僅大幅提升表面硬度和耐磨性，更能有效抵御腐蝕和介質沖刷，保持長久的光滑表面，這對密封壽命至關重要。流道內表面（包括閥座區域）通常也經過精細拋光，減少流動阻力，防止介質積聚，尤其符合制藥、食品等行業的清潔衛生要求（可提供 Ra < 0.8 μm 的光潔度）。

• 密封材料庫： Klinger 提供廣泛的閥座和密封材料選項，從標準的 PTFE 到耐高溫的 RPTFE、PPL、PEEK，再到耐化學性優異的 FFKM（如 Kalrez®），以及各種彈性體 O 型圈（NBR, EPDM, FKM 等）。這種靈活性使得 QE 能夠精準匹配從冷凍液到高溫蒸汽、從強腐蝕性化學品到超純水等幾乎任何介質。

廣泛的應用領域：應對復雜挑戰

憑借其堅固的結構、可靠的密封和材料適應性，Klinger QE 球閥在眾多關鍵工業領域大放異彩：

• 石油、天然氣與石化： 在煉油廠、化工廠、長輸管線中，處理原油、成品油、天然氣、各種工藝氣體和液體（包括腐蝕性介質）。其高壓、防火安全設計（通常符合 API 607/6FA 防火測試標準）和 DBB 功能是安全運行的保障。

• 電力與能源： 用于鍋爐給水、蒸汽系統（飽和蒸汽、過熱蒸汽）、冷凝水、脫鹽水和各種輔助系統中。耐高溫高壓和可靠的密封性能是其核心優勢。

• 化工與制藥： 在復雜的工藝管道中精確控制各類化學品、溶劑、原料藥和中間體。材料兼容性和零泄漏要求在此至關重要，CIP/SIP 兼容設計也是制藥應用的加分項。

• 船舶與海洋工程： 船舶的壓載水系統、燃油系統、潤滑油系統、海水冷卻系統等，需要能抵抗海水腐蝕、振動和嚴苛環境的高可靠性閥門。

• 通用工業： 水處理、紙漿造紙、暖通空調、食品飲料（符合相關衛生標準）等，凡是需要可靠截?cái)嗪驼{(diào)節流體的地方，QE 都能勝任。

操作與維護：持久可靠的保障

QE 的設計也充分考慮了全生命周期的價值：

• 便捷的操作方式： 提供多種操作選項，包括標準手柄、鎖緊手柄、蝸輪蝸桿減速箱、齒輪箱、氣動執行器（單作用/雙作用）、電動執行器等，滿足不同自動化程度和操作空間的需求。

• 維護友好性： 許多 QE 閥門采用頂部裝入式設計（Top-Entry），無需將閥門從管道上拆下，即可在現場方便地檢查和維護內部組件（球體、閥座、閥桿），大大減少了停機時間和維護成本。

• 長壽命與低總擁有成本 (TCO)： 高品質的材料、精密的制造和堅固的設計，確保了 QE 閥門具有極長的使用壽命。雖然初始投資可能略高，但其卓越的可靠性、極低的泄漏率、易于維護的特性以及減少的故障停機時間，顯著降低了整個使用周期的總成本。

標準與認證：全球化的品質通行證

Klinger QE 球閥的設計和制造遵循國際主流標準，確保其全球適用性：

• 設計制造標準： API 6D, ASME B16.34, ISO 17292, EN 12516 等。

• 連接端標準： 法蘭連接（ASME B16.5, EN 1092-1, JIS B2220）、對焊連接（ASME B16.25）、螺紋連接等。

• 防火安全： 通常符合 API 607 / API 6FA / ISO 10497 防火測試標準。

• 質量控制： 嚴格的材料追溯、尺寸檢驗、壓力測試（通常按 API 598 或 ISO 5208）和泄漏測試（閥座、閥桿密封）。

結論：工業流體控制的關鍵組件

Klinger QE 球閥遠非簡單的管道元件。它是精密工程、優質材料和深刻應用洞察力結合的產物。其核心價值在于無妥協的密封可靠性、經久耐用的堅固結構、適應廣泛工況的材料靈活性以及用戶友好的操作維護體驗。在那些不能容忍泄漏、停機代價高昂或環境極其嚴苛的關鍵應用場合，QE 系列提供了一個值得信賴的解決方案，為現代工業流程的穩定、高效和安全運行默默貢獻著不可或缺的力量。選擇 Klinger QE，意味著選擇了對流體控制最高標準的承諾。
