應用

 UZ-2 保護電路專為測量變送器和輔助設備提供過壓保護而設計。

 為測量變送器和輔助設備提供過壓保護。最常見的

 對測量設備造成危險的過壓類型有

 信號線中的電壓和電流脈沖，例如

 感應電路斷路、高頻電路或大功率供電設備的影響

 或大功率能源供應裝置的影響；

 大氣放電引起的過電壓。

 請注意，UZ-2 不能用作基本的防雷器、

 只能作為測量設備的附加保護裝置。

 UZ-2 是一種由二極管、電阻器和氣體放電管組成的屏障。

 和氣體避雷器組成。

 該屏障通過限制電壓的大小來提供保護。

 二極管跨接器的電壓。

 在靜態過載情況下，約為 43 V。信號線的兩條

 信號線的兩根導線都受到獨立保護。

 安裝

 該設備有兩種型號：壁掛式 (N)

 和導軌安裝型 (L)。最好將設備安裝在靠近

 靠近受保護的設備。電氣連接應

 如圖所示，并確保正確接地。

 運行參數

 最大工作電流

 最大工作電壓

 IP 65

 150 mA

 36.5 V 直流電壓

 訂購程序

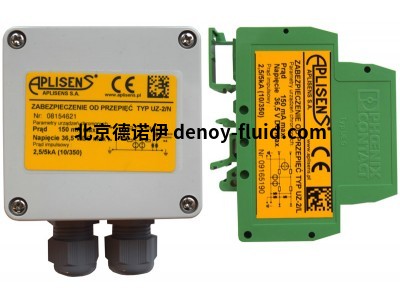

 壁掛式 UZ-2/N

 導軌安裝型 UZ-2/L

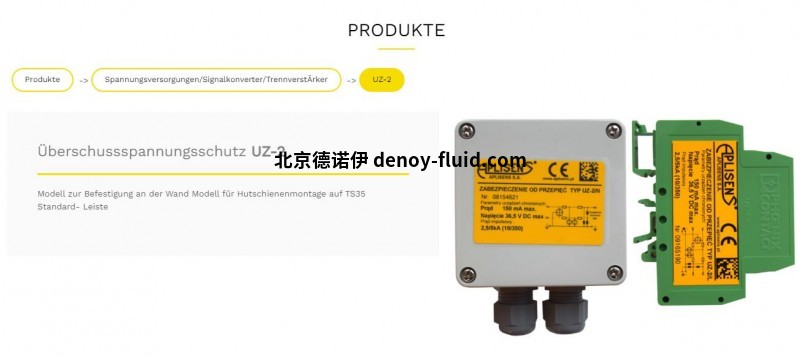

過電壓保護 UZ-2

用于壁式安裝的型號 用于 TS35 標準帶的頂蓋導軌安裝的型號

過壓保護電路

 UZ-2
