描述

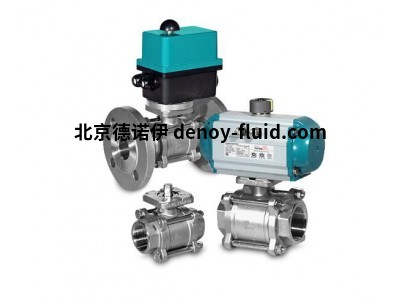

不銹鋼球閥，三片式閥體，全通徑，頂部法蘭用于安裝執行機構。

頂部法蘭，用于安裝執行器

結構

壓力/溫度圖表

產品特點

- 連接方式

 (面對面尺寸）

BVA23FT 螺紋端 DIN EN 10226-1

Rp¼" - 4" (DIN 3202-M3)

BVA23FB 對焊端

DIN 10-100 (DIN 3202-S13)

BVA23FL 長對焊端頭

DN 15-100

BVA23FF 法蘭端 PN 40

DN 15-100 (DIN 3202-F1)

- 最大工作壓力 63 bar (BVA23FF 40 bar)

溫度范圍 -20°C ÷ 160°C，可根據要求提供適用于更低溫度的型號。

溫度范圍

球閥 BVA23 符合壓力設備的安全要求。

安全要求

指令 2014/68/EU (PED) 附錄 1 的安全要求。

1 和 2 組流體的安全要求。

球閥 / 金屬閥體 / 2 通

BVA23 - 球閥（不銹鋼，三片式閥體）1/4"-4"

不銹鋼球閥，三片式閥體，全通徑，頂部法蘭用于安裝執行器

技術規格

細分市場

水處理

污水處理

燃氣供應

消防

水處理廠

制漿造紙

化學加工

石油和天然氣

海運

暖通空調和游泳池

區域供冷/供熱

灌溉

空氣分離

鋼鐵工業

機身材料-金屬機身類型-

2 種方式

連接端

螺紋式

法蘭

焊接

密封性-雙向溫度范圍 (+/-)- -20 - +180 °C

-20 - +180 °C

工作壓力（最大）-63bar

公稱直徑 (DN)-

8 毫米 / ¼″

10 毫米 / ?

15 毫米 / ½″

20 毫米 / ¾″

25 毫米 / 1 英寸

32 毫米 / 1¼″

40 毫米 / 1½″

50 毫米 / 2″

65 毫米 / 2½″

80 毫米 / 3″

100 毫米 / 4″
