概述

DICKOW 熱水循環泵，型號 NHL、

HPL、HPR 和 NHM 型熱水循環泵是專為以下用途而開發的

大中型加熱設備，用于加熱

壓延機、壓榨機、大型建筑和類似應用。

溫度 >180 °C (356 °F)。

(356 °F).

泵的設計基于多年來在處理熱

多年的熱水處理經驗

泵的設計基于多年來在熱水處理領域的經驗，具有極高的可用性和運行可靠性。

NHL 系列的設計壓力最高可達

45 bar @ 238 °C (464 °F)，最大容量為

約 900 立方米

/小時（3960 加侖/分鐘），壓差為

約 150 mLC（492 英尺）。

HPL / HPR 系列的設計壓力為

最大流量約為 300 立方米/小時（1320 加侖/分鐘）。

/小時（1320 加侖/分鐘），壓差

壓差約為 60 mLC（197 英尺）。

描述

NHL 型是一種標準泵，尺寸符合 ISO 2858 標準，適用于熱水應用。

該泵為單級單流渦殼泵，采用工藝設計，具有軸向吸入口和垂直向上的軸向排放口。

軸向推力補償通過溢流孔實現，進水端和出水端均配有標準耐磨環。

泵軸的軸承采用圓柱滾子軸承和一對角接觸球軸承或雙邊深溝球軸承。

在工作溫度較高的情況下，蝸殼可設計為軸懸掛式。

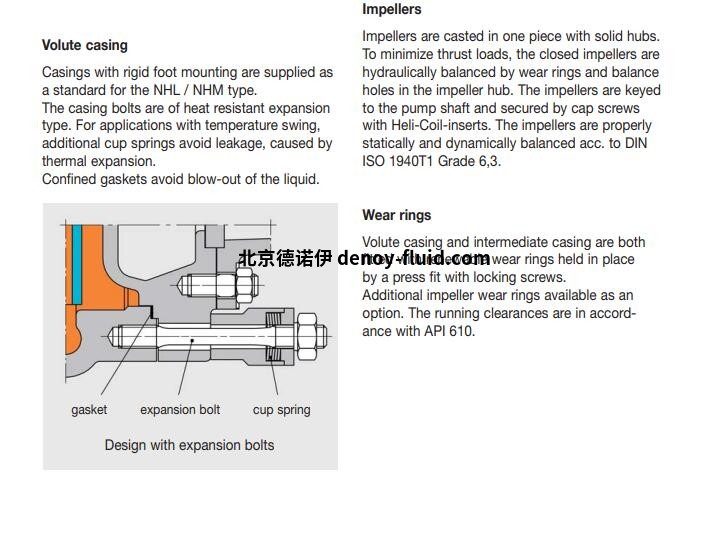

外殼螺釘按標準設計為耐熱膨脹螺釘。

應用

石油與天然氣、化學、石化、近海、船舶技術/海洋、加油設備與航空、工業加熱系統/熱載體、儲罐/油庫、可再生能源/環境工程

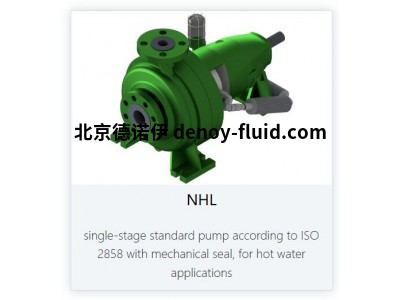

NHL 型

單級標準泵，符合 ISO 2858 標準，帶機械密封，用于熱水應用

Q 最大值 1000 m³/h**

最大 H：250 米**

工作壓力： 40 bar*

溫度： 250°C*

技術數據

Q 最大值 1000 立方米/小時**

最大高度： 250 米**

工作壓力： 40 bar*

溫度： 250°C*

最大轉速： 3500 min-1

密封墊/機械密封：機械密封

安裝：水平

自吸：無

軸承：滾動軸承

潤滑：潤滑脂/潤滑油

材料：雙相鋼、鎳基、球墨鑄鐵/鑄鋼、奧氏體鋼

標準： DIN EN ISO 2858 DIN EN ISO 2858、ISO 5199

防爆等級：2 類 / 1 區
