公司簡介：

Ringfeder Power Transmission GmbH 是一家總部位于德國的公司，專門從事機械動力傳輸領域的產品研發、制造和銷售。該公司的產品主要包括聯軸器、鎖緊裝置和減震器等，廣泛應用于工業設備、機械工程、汽車和航空航天等領域。



Ringfeder Power Transmission GmbH 的產品以其高質量、可靠性和創新性而聞名，公司致力于為客戶提供定制化的解決方案，以滿足不同行業和應用的需求。



法蘭聯軸器 TNF



結構緊湊、堅固耐用、易于組裝和維護：TNF系列的多功能和靈活的RINGFEDER法蘭聯軸器用于通過摩擦鎖定在兩個軸之間可靠地建立絕對無間隙的連接。它們是傳統壓合的更強大、更經濟的替代品。在裝配時，只需將法蘭半部推到軸端，并通過熱縮盤進行摩擦鎖定 - 然后使用簡單的螺釘連接法蘭。既不需要額外的組件，如鍵槽或楔塊，也不需要加熱內部或冷卻外部。RINGFEDER法蘭聯軸器具有扭轉剛性，其特點是同心度高，并且允許大軸公差。除了最高的扭矩外，它們還可以無磨損且高精度地傳遞發生的彎曲載荷以及軸向和徑向力。典型應用包括齒輪箱、發動機和工廠建設，以及采礦中使用的皮帶傳動裝置。®®



TNF 5571型



無間隙、摩擦軸-軸連接，具有最大同心度



-20 尺寸

-外部或內部夾緊

-軸徑dw： 70-540 毫米

-外徑 A： 240-1,200 mm

-總長度L總： 150-750 毫米

-扭矩T： 6,900-2.2 Mio. Nm





產品特點

優勢

法蘭聯軸器RINGFEDER TNF 5571®類型用于通過摩擦鎖定在兩個軸之間可靠地建立絕對無間隙的連接。它們是傳統壓合的更強大、更經濟的替代品。在裝配時，只需將法蘭半部推到軸端，并通過熱縮盤進行摩擦鎖定 - 然后使用簡單的螺釘連接法蘭。既不需要額外的組件，如鍵槽或楔塊，也不需要加熱內部或冷卻外部。



RINGFEDER法蘭聯軸器具有扭轉剛性，其特點是同心度高，并且允許大軸公差。除了最高的扭矩外，它們還可以無磨損且高精度地傳遞發生的彎曲載荷以及軸向和徑向力。®



法蘭聯軸器RINGFEDER TNF 5571®由于以下特點，類型特別令人信服：



零背隙、零磨損、零維護

連接牢固，強度高

軸和法蘭之間的直接動力傳輸

最高同心度

易于安裝和拆卸

軸徑dw高達 540 mm （21.259 英寸）

外徑 A 可達 1,200 mm （47.244英寸）

扭矩范圍 T 高達 2,000,000 Nm （1,475,124.2 ft·lb）



ATEX合規性

為了在爆炸危險區域?qū)崿F(xiàn)最大安全性，當然可以提供RINGFEDER法蘭聯軸器®符合 ATEX 產品指令 2014/34/EU 和 DIN EN ISO 80079-36：2016（如果需要）。



主要使用領域

齒輪箱和電機工程

輸送系統（如皮帶傳動）

混合和工藝技術

破碎機組

水力發電技術

電梯





版本

法蘭聯軸器RINGFEDER TNF 5571®根據各自的要求，類型有兩種不同的版本：



版本 A – 帶六角頭螺釘?shù)氖湛s盤（HM = 外部定心;HF = 內部定心）

B 型 – 帶內六角螺釘?shù)臒峥s盤（HM = 外部定心;HF = 內部定心）

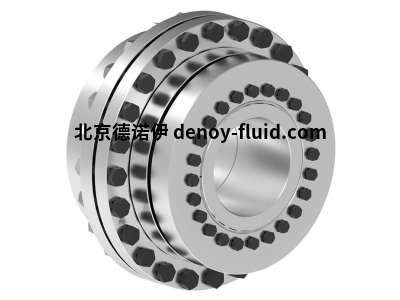

Ringfeder法蘭聯軸器TNF5571型，兩軸無間隙連接，具有最大同心度
