德國Ringfeder 金屬波紋管聯軸器 GWB全系列詳細介紹



公司簡介：

Ringfeder Power Transmission GmbH 是一家總部位于德國的公司，專門從事機械動力傳輸領域的產品研發、制造和銷售。該公司的產品主要包括聯軸器、鎖緊裝置和減震器等，廣泛應用于工業設備、機械工程、汽車和航空航天等領域。



Ringfeder Power Transmission GmbH 的產品以其高質量、可靠性和創新性而聞名，公司致力于為客戶提供定制化的解決方案，以滿足不同行業和應用的需求。

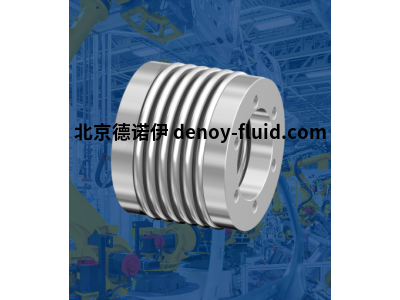

金屬波紋管聯軸器 GWB



高精度、扭轉剛度、無間隙——世界領先的RINGFEDER GWB系列金屬波紋管聯軸器（前身為GERWAH GWB）是所有必須以最高角度精度將扭矩或旋轉運動從一個軸傳遞到另一個軸的應用的理想選擇： 在機床和包裝機的直線和主軸提升裝置中，在醫療和泵技術中， 在測試臺、自動化、輸送和控制技術、機器人等領域。得益于由不銹鋼制成的金屬波紋管，它們可以非常有效地補償徑向、軸向和角軸的不對中，從而確保傳動系統始終精確定位。RINGFEDER GWB系列的所有金屬波紋管聯軸器均無磨損、免維護、安裝極其簡單、設計緊湊、轉動慣量低。因此，用戶可以同時實現最大的成本效益和運行可靠性——無論他們使用經過驗證的標準設計還是專門開發的定制設計。®®®



金屬波紋管聯軸器 GWB 產品詳細介紹：



①GWB-AK

帶錐形夾緊襯套的類型，也是更高扭矩值的理想選擇



-11尺寸

-孔徑d:9-90 mm

-外徑D:55-230 mm

-總長L:52-199毫米

-轉速nmax:2800-11000 1/min

-扭矩T:36-5000 Nm



②GWB-AKD

通用型，帶夾緊輪轂，非常好的錯位補償



-9尺寸

-孔徑d:8-75 mm

-外徑D:45-132 mm

-總長L:71-140毫米

-旋轉速度nmax:5000-12700 1/min

-扭矩T:18-800牛米



③GWB-AKN

緊湊、縮短型，帶夾緊輪轂和增強的扭轉剛度



-8種尺寸

-孔徑d:8-64 mm

-外徑D:45-119毫米

-總長L:63-111 mm

-轉速nmax:4900-12700 1/min

-扭矩T:18-600牛米



④GWB-CKN

帶法蘭安裝的類型，適用于各種連接和附件選項



-12種尺寸

-孔徑d:22-145 mm

-外徑D:46-230 mm

-總長L:36-143mm

-旋轉速度nmax:3000-13900 1/min

-扭矩T:22-5000 Nm



⑤GWB-DKN

適用于大多數密閉空間條件的帶夾緊輪轂的高度緊湊型微型



-6種尺寸

-孔徑d:3-24 mm

-外徑D:16-40 mm

-總長L:21-57 mm

-旋轉速度nmax:15000 1/min

-扭矩T:0.5-12 Nm



⑥GWB-EKN

高度緊湊的微型，通過徑向固定螺釘進行軸連接



-6種尺寸

-孔徑d:3-28 mm

-外徑D:16-40 mm

-總長L:20-54毫米

-旋轉速度nmax:15000 1/min

-扭矩T:0.5-12 Nm



⑦GWB-PKA

具有高強度夾緊輪轂、高性能密度的軸向可插拔型



-12種尺寸

-孔徑d1；d2:3-64毫米

-外徑D:16-119毫米

-總長L:26-145毫米

-旋轉速度nmax:4900-15000 1/min

-扭矩T:0.5-600 Nm



⑧GWB Z5106

分體式設計中帶有夾緊輪轂的類型和適用于較大軸距的直線軸



-7尺寸

-孔徑d:8-62 mm

-外徑D:45-119毫米

-基本零件長度L6:53-90 mm

-線軸長度L3:134-3000 mm

-扭矩T:22-600 Nm
