PFLITSCH blueglobe 系列

與傳統電纜入口相比，blueglobe 的特殊密封插件帶有可拆卸的入口，只需一個電纜接頭即可覆蓋更大的密封區域。這意味著電纜設計具有更大的靈活性和更高的安裝效率。



blueglobe 優勢：

應力消除和高于平均水平的 IP 保護

由于采用入口技術，電纜接頭的密封范圍更大

由于存儲成本更低，訂購工作量減少，靈活性更高，成本更低

由于易于安裝，因此更具成本效益

高抗振性

產品上的明確標記便于隨時識別



大面積密封，提供高于平均水平的 IP 保護

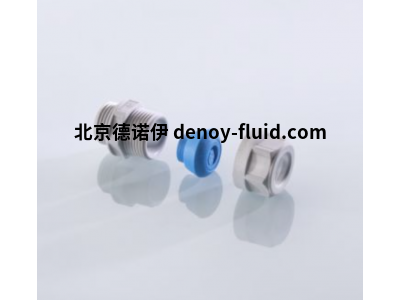

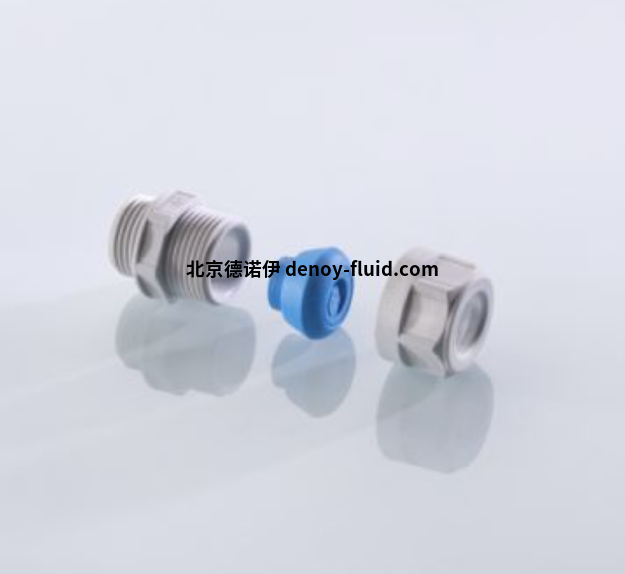

藍色地球電纜接頭的核心是藍色球形密封元件。擰緊壓力螺釘時，這會將力佳地集中在已通過的電纜上，并將其均勻地包圍在大面積上。這確保了出色的防塵防水密封，blueglobe 在一小時內達到 IP 68 防護等級高達 15 bar，并通過了 IP 69 水射流測試。這伴隨著應力消除值，比EN 100標準B級高出62444%，并且還有助于實現出色的抗振性。另一個優點是，這種密封原理可以保護電纜并防止傳統板條系統發生的缺口效應，這可能導致電纜無法修復的損壞。



另一個亮點：在某些情況下，由于帶有三個模制入口的密封插件，您可以將 blueglobe 電纜接頭的密封范圍延長多達 100%。為此，只需根據應用用螺絲刀卸下相應的入口。得益于入口技術，您可以將電纜接頭用于各種電纜直徑，并以這種方式牢固地密封小的電纜直徑。三種類型（M16、M25 和 M40）足以牢固密封 4 mm 至 32 mm 的所有電纜直徑。為此，傳統的電纜接頭需要多達五種尺寸。通過這種方式，PFLITSCH 正在響應 blueglobe 對電纜設計更靈活和更高效率的需求。



對于不同的應用，不銹鋼和黃銅的blueglobe電纜接頭的連接尺寸從M8到M85不等，塑料接頭的連接尺寸從M12到M63。還值得一提的是，雙陽接頭和螺釘主體的壓力螺釘在平面上具有相同的寬度 - 在組裝過程中您會非常欣賞這一細節。blueglobe 電纜接頭的可用密封插件以其極高的耐溫性而令人印象深刻。例如，TPE 密封插件可在 -40 °C 至 +130 °C 的溫度范圍內使用，而硅膠密封插件甚至可以覆蓋 -55 °C 至+200 °C 的溫度范圍。





blueglobe – 塑料

聚酰胺，顏色：灰色 （RAL 7035），黑色 （RAL 9011）

公制連接螺紋符合 EN 60423

無連接螺紋密封圈

防護等級 IP 68 高達 15 bar，IP 69

4X型 應力消除高達 B 級，EN 62444



PFLITSCH bg 212PA

PFLITSCH bg 212PAn

PFLITSCH bg 216PA

PFLITSCH bg 216PAn

PFLITSCH bg 220PA

PFLITSCH bg 220PAn

PFLITSCH bg 225PA

PFLITSCH bg 225PAn

PFLITSCH bg 232PA

PFLITSCH bg 232PAn

PFLITSCH bg 240PA

PFLITSCH bg 240PAn

PFLITSCH bg 250PA

PFLITSCH bg 250PAn

PFLITSCH bg 263PA

PFLITSCH bg 263PAn
