Kirchner und Tochter DDM-DS11 計量孔測量和監測液體的流速。

該裝置根據壓差原理工作。

在孔口處，會出現壓降差，壓降與通過管道的體積流量成正比。

用戶將孔口安裝在法蘭之間或使用 Rp 管接頭安裝到導管中。暢通無阻的直管長度必須在安裝位置之前為 6 DN，在安裝位置之后為 4 DN。

Kirchner und Tochter DS11 壓力表包含堅固且簡單的隔膜系統。壓差在膜片上產生一個單向力，使隔膜系統向著量程彈簧移動。安裝在中央的挺桿將隔膜系統的運動傳遞給指示器運動和微動開關的啟動元件。由于機械功能，不需要外部電源。DDM-DS11 的應用是工程和過程技術，例如監測工廠中的冷卻劑流。

顯示壓力表可配備一個或兩個微動開關。

Kirchner und Tochter DDM-DS11差壓流量計帶差壓表 DS11

可選擇至多兩個微動開關

法蘭之間安裝符合 DIN EN 1092-1，內螺紋和外螺紋符合 DIN EN ISO 228 或帶管接頭符合 ISO 7-1

一臺設備適用于所有安裝情況和流向

適用于液體和氣體

無活動部件，無磨損

校準標準測量范圍或根據客戶規格

測光范圍 1:6

精度 5% 滿量程

類型系列

Kirchner und Tochter DDM-DS11帶指示器的測量孔板DS11

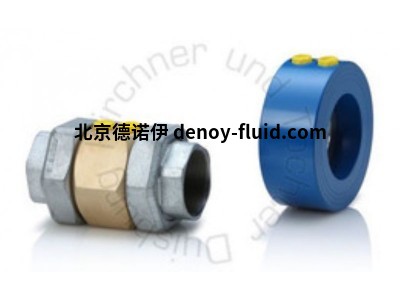

Kirchner und Tochter DDM-DS11 DN中間法蘭組件的測量孔板

Kirchner und Tochter DDM-DS11 Rp管接頭測量孔板

Kirchner und Tochter DDM-DS11 Gi帶內螺紋的測量孔板

Kirchner und Tochter DDM-DS11 Ga外螺紋測量孔板

Kirchner und Tochter DDM-DS11--MS1，帶一個微型開關

Kirchner und Tochter DDM-DS11--MS2，帶兩個微動開關

技術數據

測量原理孔口壓差測量

燙發。環境溫度-10+70攝氏度

燙發。介質溫度*

標準-10…+70攝氏度

高130°C（絕緣線路）

可選擇高于130°C的HT型

顯示單元機械差壓測量單元

PN 10/PN 16法蘭的中間法蘭（DN），符合DIN EN1092-1形狀A和B管接頭（Rp）

由兩部分組成的管件：插入件帶有圓柱形內螺紋acc。符合DIN EN 10226-1（ISO 7-1）

外螺紋（Ga）氣缸外螺紋符合DIN EN ISO 228

內螺紋（Gi）氣缸內螺紋符合DIN EN ISO 228

差壓和耐壓

液體壓差250毫巴1）

氣體壓差200毫巴1）

液體的壓力損失約為。30 ... 差壓的60%2）

氣體的壓力損失約為。30 ... 差壓的60%2）

耐壓PN 16

儀表技術數據

測量原理孔口壓差

燙發。環境溫度-10+70攝氏度

燙發。介質溫度*-10+70攝氏度

防護等級IP54，符合DIN EN 60529

測量精度±2,5%FS

材料

DDM-DS11 DN

環S355，可選1.4571

腐蝕防護

腐蝕等級

環氧粉末涂料，

交通藍（RAL 5017）光澤

C3級

孔口1.4571

DDM-DS11印尼盾、吉盾、鎵盾

管接頭（僅Rp）可鍛鑄鐵，鍍鋅

孔板和黃銅環

墊片NBR

節流孔和指示器之間的連接

直螺紋接頭¼“鍍鎳黃銅或不銹鋼

螺紋接頭G¼“直徑。B.2 8鍍鎳黃銅或不銹鋼

切割環、聯管螺母鍍鋅鋼或不銹鋼

鋼密封鍍鋅鋼，帶NBR墊圈

指示器DS11

壓力室鋁GkAlSi12（Cu）

HART-COAT表面保護

測量隔膜NBR

聚碳酸酯表盤蓋
