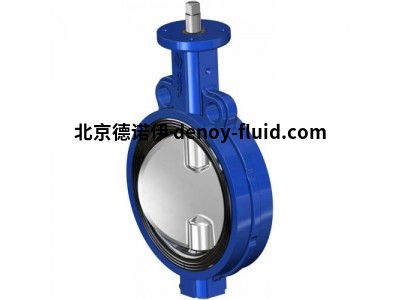

意大利OMAL Item 376蝶閥L376XN69

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

應用

我們產品的力量，其工業應用

OMAL為工業應用提供的產品，如食品、化工和制藥行業、電力和能源、船舶等。

工業

OMAL的氣動執行器和閥門可以適應加工行業的許多應用，從蒸汽應用，技術氣體發生器，陶瓷和玻璃生產，紡織和各種其他類型的工廠。

我們的技術和專業性主要體現于定制產品，服務和道德價值觀中，這能持續保證我們經營市場的產品質量和銷售成果，其中包括：化學和制藥，工業，電力和能源以及航海業等。

OMAL在設計及制造閥門和執行器時，既期優化和增強生產設施的表現。這一使命是公司從設計到產品于設施內安裝的各個階段所遵循的方針。

特性

常規參數：

OMAL精心研究并制造的蝶閥分為Wafer和Lug系列，尺寸介于DN40~DN600之間（Lug DN300），可應對各工業領域中的絕大多數應用需求。

- 滿足UNI EN593的常規要求

- 滿足EN558-20系列的標準化閥軸

- 密封件滿足EN 12266-1等級A的規定，壓差可達16bar。

- 借助硫化工藝使彈性體覆蓋在硬質支撐環上形成的半剛性整體密封件。

- 密封件的幾何構造能夠更佳地貼合閥體，且法蘭密封件無需額外增加元件。法蘭的緊固度不會影響閥門的驅動扭矩和運行狀態。

- 蝶閥的邊緣拋光處理可以增強密封性，降低操縱扭矩的同時顯著降低密封件的磨損。

- 閥軸引導套。

- 閥軸-蝶板之間的接合采用無緊固件（螺栓、螺釘、銷釘?shù)龋┑碾p軸連接，可減少磨損和破損風險。

- 此外，這一結構亦簡化了拆解維護或清潔的流程。

- 閥門頸采用EN ISO5211標準化方案，可連接任意類型的驅動裝置（氣動、電動和手動等）

- 所有組件均經過合理適配，確保閥門可以兼容工業處理過程中使用的流體。

《產品目錄》中所列示的產品數據和參數可能因后續的技術優化而發生改變，恕不另行告知且不受到供應合同的約束



標準配置：

• 標準法蘭接埠：

PN10 - PN16 - ANSI150：DN40至DN300。

PN10：DN350至DN600

• 滿足UNI EN593標準的常規要求

• EN 558-20系列標準化面到面尺寸

• ISO 5211標準化閥門端頭（DN40-DN300）

• 密封性符合EN 12266-1等級A

• 其他組合需選裝。

• 裝配不同密封件下的使用溫度：

EPDM：-25℃~+135℃~；

NBR：-23℃~+82℃~；

FKM：-10℃~+190℃（DN40-DN300）；

PTFE（EPDM基底）：-25℃~+135℃（DN40-DN300）。

• 法蘭間使用壓力：

PN 16 bar：DN40~DN300

PN 10 bar：DN350~DN600

• 環氧樹脂涂層厚度：160~200μmRAL：5015。



選裝配置：

• 裝配特殊材質密封件下的使用溫度：

硅料：-25℃~+160℃~；

NBR CARBOX：-10℃~+82℃~；

食品類流體專用的白色NBR：-23℃~+82℃；

HNBR：-20℃~+120℃

• 其他應用領域敬請咨詢我司的銷售部門。



認證：

• 符合歐盟《2014/68/UE》加壓裝置條例。

• 可燃性氣體（V376）DVGW認證。

• RINA認證。

• 適用于自來水和食品類流體（V376），滿足意大利共和國《第174號部級法令》的合規聲明。

• 可選裝符合歐盟《2014/34/UE》ATEX防爆條例的型號。

• 可選裝ATEX認證型號  (不適用配PTFE密封件的閥門).



產品



OMAL Item 375蝶閥

OMAL Item 376蝶閥

OMAL Item 377蝶閥

OMAL Item 385蝶閥

OMAL Item 386蝶閥

OMAL Item 387蝶閥

OMAL Item 270蝶閥

OMAL Item 474蝶閥

OMAL Item 490蝶閥

OMAL Item 492蝶閥

OMAL Item 493蝶閥

OMAL Item 494蝶閥

OMAL Item 675蝶閥

型號：

V375XE68

V375XE69

V375XE70

V375XE71

V375XE72

V375XE73

V375XE74

V375XE75

V375XE76

V375XE77

V375KE78

V375KE79

V375KE80

V375KE81

V375KE82

L376XN68

L376XN69

L376XN70

L376XN71

L376XN72

L376XN73

L376XN74

L376XN75

KLW37569

KLW37569

KLW37570

KLW37570

KLW37570

KLW37573

KLW37573

KLW37575

DG375XE68

DG375XE69

DG375XE70

DG375XE71

DG375XE72

DG375XE73

DG375XE74

DG375XE75

DG375XE76

DG375XE77

DG375KE75

DG375KE76

DG375KE77

DG375KE78

DG375KE79

DG375KE80

DG375KE81

DG375KE82

SG375XN68

SG375XN69

SG375XN70

SG375XN71

SG375XN72

SG375XN73

SG375XN74

SG375XN75

SG375XN76

SG375XN77

SG375KN75

SG375KN76

SG375KN77

C37 5EASE68

C375EA5E69

C375EA5E70

C375EA5E71

C375EA5G72

C375EA5173

C375EA5174

C375EA5K75

E375E1 6N76

E375E16R77

C375EA5K76

E375E1 6N77

E375E16T78

E375E16T79

E375E16T80

E375E16V81

E375E16X82

M375E16F68

M375E1 6F69

M375E16F70

M375E16F71

M375E16H72

M375E16H73

M375E16L 74

M375E16L 75

M375E16N76

M375E16P77

M375E16N77

M375E16T78

M375E16T79

M375E16T80

M375E16V81

M375E16X82

KGFE0068

KGFE0069

KGFE0070

KGFE0071

KGFE0072

KGFE0073

KGFE0074

KGFE0075

KGFE0076

KGFE0077

KGFE0078

KGFE0079

KGFE0080

KGFE0081

KGFE0082
