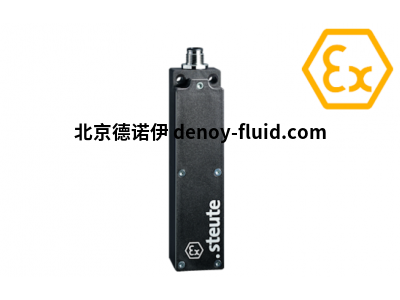

Steute EX AZM 415

防爆區 1 和 21

環境溫度高達 +90 °C 的特殊版本適用于粉塵 Ex zone 21 (HU)

彈簧鎖定或電源鎖定原理

通過雙臂曲柄系統輕松打開壓力門

高鎖定力 3500 N

接球

配線室

僅適用于粉塵 Ex zone 22 的特殊版本可用

注意：請在您的訂單中注明所需的國際認證！

筆記

執行器不包含在開關的交付范圍內

1 個額外的電纜密封套 M20x1.5 包含在交付中

技術數據

適用標準EN 60947-5-1、EN ISO 14119、EN 60079-0、EN 60079-1、EN 60079-7、EN 60079-18、EN 60079-31、EN ISO 13849-1

外殼鋁壓鑄，搪瓷飾面

覆蓋鋁，搪瓷飾面

執行器金屬鋅

開關類型類型 2

編碼水平低編碼

擰緊力矩蓋板螺絲：0.5 … 0.6 Nm

開關插件 M3 螺絲連接端子：0.6牛米

防護等級IP 67 符合 IEC/EN 60529；

Ex AZM 415-TE、TEI、-FE：符合 IEC/EN 60529 的 IP 64

B 10 天（10 % 負載）200萬

TM _限度。20年

開關插入2 個 Ex 95

聯系材料銀

切換系統緩慢動作，主動斷開 NC 觸點

開關元件1 NC/1 NO 觸點 + 1 NC/1 NO 觸點或 2 NC + 1 NC/1 NO 觸點

聯系螺釘連接端子

電纜橫截面分鐘。0.2 mm² / AWG 24，1.5 平方毫米/AWG 16

電纜入口2 x M20 x 1.5

夾緊范圍7 … 12 毫米

額定沖擊耐受電壓 U imp4千伏

額定絕緣電壓 U i250伏

約定發熱電流I6個

使用類別AC-15；DC-13

額定工作電流/電壓 I e /U e啟用/信號觸點：6 A/250 VAC；0.25 安/230 伏直流電；

直流螺線管：0.08 A / 24 VDC ±10 %

短路保護6 A gG/gN 保險絲；

直流螺線管：2 A（慢吹）

能量消耗限度。12 瓦（0.25 秒）

環境溫度T6：–20 °C … +40 °C；

T5：–20 °C … +55 °C

HU 型： -20 °C … +90 °C

操作周期限度。1200/小時

輟學延遲< 50 毫秒

機械壽命> 100 萬次操作

鎖緊力 F3500 牛頓

一體式抓球鎖緊力50 - 200 N，可調

沖擊能量限度。7焦耳

防爆標記II 2G Ex demb IIC T6/T5 Gb,

II 2D Ex tb IIIC

T80 °C/T95 °C Db IP67/64

IECEx Ex demb IIC T6/T5 Gb,

Ex tb IIIC T80 °C/T95 °C Db IP67/64

類型HU：

II 2D Ex tD A21 IP67 T130 °C，

IECEx Ex tb IIIC T130 °C Db IP67

FE-HU 型：

II 2D Ex tD A21 IP64 T130 °C，

IECEx Ex tb IIIC T130 °C Db IP64

批準DMT 02 ATEX E 255 X

IECEx BVS 07.0018X

   HU 型：

BVS 08 ATEX E 155 X

IECEx BVS 12.0013X

類型 物料編號

Steute Ex AZM 415 1Ö1S/1Ö1S R1169104

Steute Ex AZM 415 2Ö/1Ö1S R1187771

Steute Ex AZM 415 1ÖS/1ÖS R-HU +90 °C -2D1188501

Steute Ex AZM 415 1Ö1S/1Ö1S R-FE1181881

Steute Ex AZM 415 2Ö/1Ö1S R-FE1183280

Steute Ex AZM 415 1Ö1S/1Ö1S R-FE-HU +90 °C -2D1188502

Steute Ex AZM 415 2NC/2NO R-FE JPEx1456119

Steute Ex AZM 415 3NC/1NO R-FE JPEx1243285

Steute Ex AZM 415 1Ö1S/1Ö1S R-TE1182000

Steute Ex AZM 415 1Ö1S/1Ö1S R-TEI1181882

Steute Ex AZM 415 1Ö1S/1Ö1S R-FE/TE1181999

Steute Ex AZM 415 1Ö1S/1Ö1S R-FE/TEI1181998

Steute Ex AZM 415 2Ö/1Ö1S R-FE/TEI1184885

Steute Ex AZM 415 1Ö1S/1Ö1S A1169106

Steute Ex AZM 415 2Ö/1Ö1S A1180752

Steute Ex AZM 415 1Ö1S/1Ö1S A-HU +90 °C -2D1188480

Steute Ex AZM 415 1Ö1S/1Ö1S A-TEI1189600

Steute Ex AZM 415 2Ö/1Ö1S A-TEI1283967

Steute Straight actuator AZM 415-B11171889

Steute Flexible actuator AZM 415-B21171890

Steute Flexible actuator AZM 415-B31171892

Steute Actuator AZM 415-B4pS with grip1172016

Steute Actuator AZM 415-B30-011184310

Steute Actuator AZM 415-B30-021182251

Steute Actuator AZM 415-B30-031172017

Steute Actuator AZM 415-B30-041172018

Steute Actuator AZM 415-B30-051186090

Steute Actuator AZM 415-B30-061186306

Steute Actuator AZM 415-B30-071172019

Steute Actuator AZM 415-B30-081172020
