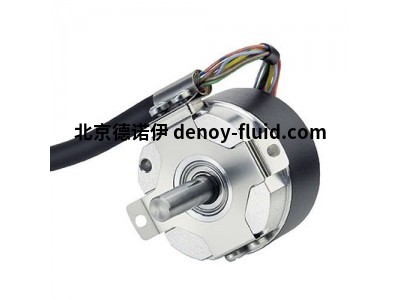

Hengstler ACURO AD 34 是其性能級別中緊湊的編碼器。它具有高達 19 位單圈和 12 位多圈的分辨率。機械概念基于安裝在雙滾珠軸承中的軸組件，具有靈活的扭矩支撐。得益于其創新的軸裝配系統，AD34 在配置電機軸時節省了時間。只需在電機軸的“B”端有一個簡單的 6 mm 中心孔就足夠了。AD34的缺口軸通過一次操作壓入電機軸的“B”端。BiSS 或 SSI 通信接口可以設置數字化的控制電路。

Hengstler  AD34

- 絕對編碼器

用于無刷伺服電機

安裝理念：節省安裝時間和成本

安裝深度：25 mm (ST) 34 mm (MT)

分辨率高達 19 位 ST + 12 位 MT

+120°C 工作溫度

10,000 rpm 連續運行

SSI 或 BiSS 接口

正弦波 1 Vpp

500 kHz 帶寬

殼體直徑37.5 mm

軸直徑6 mm（槽口軸）

法蘭（殼體安裝）系帶

軸輸入防護等級（EN 60529）IP40

防護等級外殼（EN 60529）IP40

安裝軸（輪轂軸）的軸向軸向間隙±0.5 mm

匹配軸（輪轂軸）的徑向跳動±0.05 mm

轉速10 000 rpm（連續），12 000 rpm（短術語）

起動扭矩典型值。0.01牛米

慣性矩約2.5 x 10-6 kgm²

抗振動性（DIN EN 60068-2-6）100 m/s²（10…2000 Hz）

抗沖擊性DIN EN 60068-2-27）1000米/秒²（6毫秒）

工作溫度-15°C…+120°C

儲存溫度1-15°C…+85°C

相對濕度75%，無冷凝

重量約80 g（ST）

徑向連接電纜

PCB連接器，12極1，因包裝原因

技術數據

與電有關的

電源電壓DC 5 V-5%/+10%或DC 7-30 V

電流w/o負載類型。100 mA（ST）、150 mA（MT）

分辨率單匝12-17位（SSI）

12-19位（BiSS）

分辨率多匝12位

輸出代碼灰色

驅動時鐘和數據/RS422

增量信號正弦余弦1 Vpp

脈沖數2048

3dB限制頻率500 kHz

精度±35“

報警輸出報警位（SSI選項）、報警位和報警位（BiSS）
