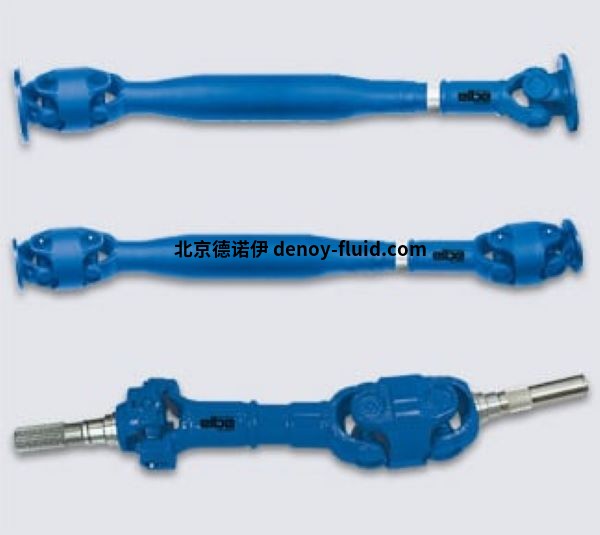

elbe pomac 0.300 系列聯軸器
具有長度補償?shù)膯蝹€關節。這種安排主要是在施工中遇到
帶鉸接轉向的設備。居中的
雙接頭的優點是不需要
由中間軸承支撐。這導致
驅動線的安裝時間更短，因此
在節省成本方面。
b) 第二種配置由兩個帶長度延伸的居中雙接頭組成
由于兩個單關節之間的角度差為
高達大約 3 度，這種配置
確保幾乎均勻的速度和扭矩傳遞。角度差異造成波動
小于 0,0027，一個數量，小到可以
被忽視。要確定波動量，請參閱應用指南。
居中雙節由兩個叉子組成
零件，其中包含一個密封在橡膠套中的定心裝置，以防止污垢
和水分。
在這個系列中，個別客戶的要求是
通常由易北河技術小組檢查。
0.300 系列的一般技術數據：
最大偏轉角：高達 42°
扭矩范圍：高達 15200 Nm
法蘭連接Md Lim：1.650 至 6.100 Nm
偏轉角：最大。55°
執行：
集線器連接
太陽小齒輪叉軸
滾子/或滾針軸承

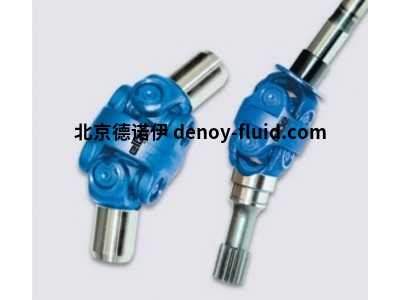

這種雙接頭主要用于車輛
帶動力轉向軸。
如設計圖所示，前叉可用作輪轂和/或前叉軸。 連接
叉子和中心件之間由十字架提供，與所有其他的情況一樣
萬向軸。
每個輪轂都配有一個內花鍵
它提供了與輸入和輸出軸的正連接。 外徑，其中
用作支撐軸承的座，被研磨到
一個非常好的完成。
叉軸配備有齒系統
傳遞扭矩 – 和軸承點。
可以設計齒系統的類型和尺寸
分別。 也有不同的要求
關于軸承的表面特性
我們可以遇到的塊。
elbe pomac 0.300 系列聯軸器
