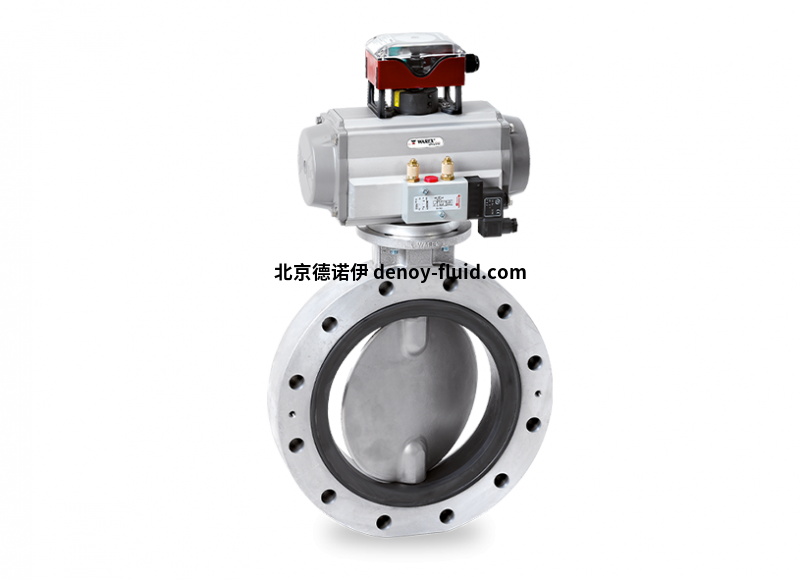

蝶閥 103 系列是符合 DIN EN 1092 標準的法蘭密封中間法蘭閥。符合 DIN EN 12266 泄漏率 A 的密封性。外殼為一體式，密封套筒牢固地硫化到接頭中。蝶閥適用于固體、液體和氣體介質，溫度范圍為 -40 至 +200 °C。 對于溫度高于 200 °C 的熱氣體，該系列可用作金屬密封型節流閥。

特性

• 免維護設計，無需后續潤滑
• 具有高自支撐能力的外殼
• 中心安裝的流動友好型翻板盤，具有特殊的
  軸連接，確保兩個流動方向的絕對密封性
• 帶橫向突出部分和附加密封條的密封件可確保
  法蘭之間的完全密封，無需額外的法蘭密封件
• 提供 -Ex 版本，適用于 0/20 區，包括型式檢驗
• 軸端和閥頭設計用于構建各種驅動選項，
  接口符合 DIN/ISO 5211 標準

材料

外殼
硅光，鋼，不銹鋼
翻蓋盤
鑄鋼，不銹鋼，涂層，研磨和拋光
袖口
NBR，Hypalon，EPDM，F(xiàn)PM，硅膠，包括
軸+針
不銹鋼1.4571 + 1.4057 + 1.4542
插座
MS，PTFE，青銅，Peek
O形圈
NBR，F(xiàn)PM

結構組成：

1. 箱
2. 碟片
3. 袖
4. 浪
5. 擋圈
6. O型圈
7. 中間法蘭/燈籠
8. 球果
9. 油封
10. O型圈
11. 鎖定螺釘
12. 端板

蝶閥作為基本元件，帶有自由軸端，用于根據 DIN 或 ANSI 夾緊法蘭。

• 公稱通徑范圍：DN 50 – DN 1200
• 工作溫度：– 40°C 至 + 200°C*
• 壓差：高達 16 巴*
• 袖帶可更換或牢固硫化

更多型號：

DKZ 103 R

帶安裝式
格柵手柄的蝶閥。

• 公稱通徑范圍：DN 50 – DN 600
• 工作溫度：– 40°C 至 + 200°C*
• 壓差：高達 10 巴*
• 袖帶可更換或牢固硫化

周莉 QQ：2668476640   手機：13021972807 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

DKZ 103 H

蝶閥，帶
安裝的手動變速箱。

• 公稱通徑范圍：DN 150 – DN 1200
• 工作溫度：– 40°C 至 + 200°C*
• 壓差：高達 16 巴*
• 袖帶可更換或牢固硫化
