Boschert 3工位棒材柔性加工中心

鋼筋工位 I 沖切工位

II 鋼筋工位

III 工位鋼筋彎曲

包括 - 圖形化 Cybelec CybTouch 12 控制系統，適用于 CU Flex

- CNC 控制的后擋料 -

銅加工材料的最大尺寸 200 x 15 mm

- 40 噸液壓缸

- CNC 控制的行程長度限制器

- 氣動移動臺架

-通過 X 軸數字顯示器手動調節前規

- 液壓裝置集成在機器中

- Amada 沖孔工具

一根酒吧的所有必要任務都可以在 CU Flex 上快速、輕松且經濟高效地執行。該機器具有三個工位，可用于沖孔、切割或彎曲。CU Flex 的控制系統經過專門調整，適用于導軌。我們與 Cybelec 公司一起創建了一個控制系統，該系統不僅可以控制機器的所有工作循環，還可以通過將棒材圖形輸入到系統中來確定棒材的直線長度。

現在可以將材料切割成一定長度。為此，通過控制系統選擇切割工位，工位載體將工位帶到其工作位置?，F(xiàn)在要切斷的長度，并將材料放置在角度規上。通過啟動腳踏板來切割材料。

在此過程之后，在控制系統中選擇沖孔工位，工位載體將沖孔單元帶到相應的工作位置。沖頭的 X 坐標是使用數字角度計手動設置的。通過控制系統輸入 Y 坐標，每次打孔后后擋料自動移動到下一個位置。

接下來，選擇折彎站并進入其工作位置以折彎鋼軌?，F(xiàn)在在控制系統上了 Y 位置和必要的彎曲角度。當啟動腳踏開關時，限位器移動到 Y 位置并開始彎曲過程。之后，限位器移動到下一個 Y 位置，并通過重新按下腳踏開關，開始下一個彎曲過程。

Boschert 銅剪 CS 可無浪費地切割銅。

剪切能力：最大 200 毫米 x 12 毫米銅條或 150 毫米 x 15 毫米銅條

。條帶尺寸 1200 毫米

直角臂 500 毫米長

主動壓緊以保證直線切割。

博舍特優勢：

由于精確、剛性的柱塞導向，刀片壽命長

所有規格的無毛刺切割（在能力范圍內）

無故障自潤滑系統

絕對干凈利落

刀片間隙自動調整

免維護

不浪費

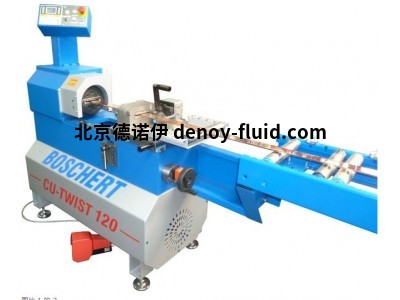

Boschert銅扭 120

本機專 為絞合 銅條而設計。

這 臺機器 可以最大扭曲 扁平 材料 。 寬度 為 120 毫米，厚度 為 10 毫米，長度可變。

Boschert Stierli-Bieger 420 CNC/WP Bending-Centre 是一款高效的多功能機器，具有現代化的 1 軸或 2 軸控制。易于遵循的操作員安裝出現在屏幕上?？梢詫嵌群土恳?guī)進行編程，并且材料相關的后彈簧會自動重新彎曲。軟件會自動計算行程、量規甚至切割長度。
