優化設計

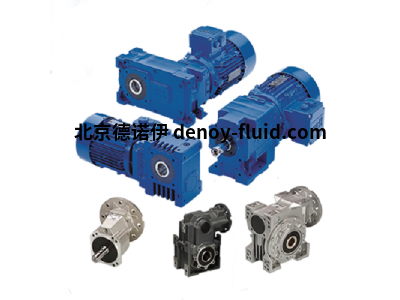

在設計新的減速機系列時，設計師付出了特別的努力

注意開發堅固的外殼，為框架尺寸高達 600 Nm 的框架選擇輕質鋁結構。生產中使用的壓鑄工藝不僅有利于要求衛生應用的光滑表面，而且還具有出色的導熱性。住房設計額外地提高了這個屬性。智能設計的表面促進內齒輪部件的散熱，從而有助于更高效的操作和更長的使用壽命。

用于 800 Nm 以上框架尺寸的外殼采用 MonOBLOC 設計制造，由鑄鐵制成，使其特別堅固且抗扭剛度大。

齒輪齒的幾何形狀也得到了改進。應用有限元方法的計算優化了齒輪齒的安全性，特別是在齒底區域。齒輪生產過程中的高質量標準不僅確保了良好和平穩的運行，而且增加了耐用性。

整體緊湊的設計也會影響潤滑劑的使用量，有助于在處理原材料時節省資源。 由于齒輪箱的布置和優化的外殼內部，齒輪箱中只需要少量油。

WEG 在輸入側也取得了改進。機座號為 132 的電機的端罩和接線盒現在由輕質鋁制成，這大大減輕了減速電機的重量。 框架尺寸為 160 到 250 的鑄鐵電機基于最新的 W22 電機技術。此外，為了便于使用，接線盒尺寸已更改。

C00 C01 C03 C05 C06 C07 C08 C09 C10

C13 C14 C16

F02 F03 F04 F05 F06 F07 F08 F09

F10 F12 F15

K02 K03 K04 K05 K06 K07 K08 K09

K10 K12 K15
