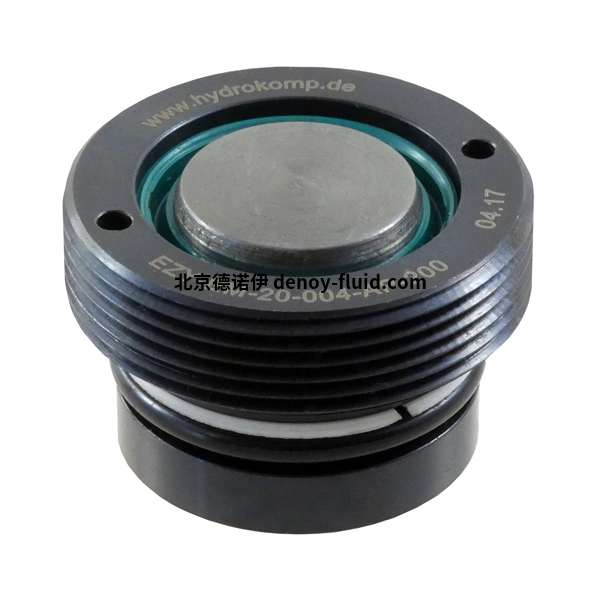

旋入式氣缸，
活塞直徑 20 mm，
活塞行程 4 mm，
帶 NBR 軟雨刮器

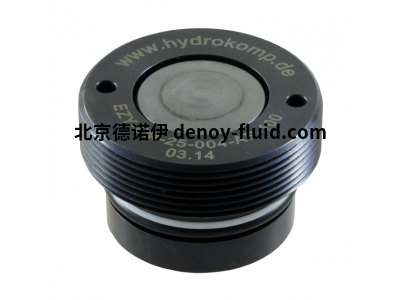

旋入式氣缸
活塞直徑 25 mm
活塞行程 4 mm
無軟雨刮器

這些旋入式氣缸用作夾緊和夾緊氣缸，以節省空間。旋入式氣缸適合作為各種任務的施工模塊。它們是壓機上夾緊裝置的理想選擇。旋入式氣缸的特點是設計緊湊。由于內部行程限制，氣缸也可以在沒有反張緊表面的情況下操作。活塞桿端為球形。旋入式油缸僅以簡單的方式在液壓上工作。因此，給出了明確的啟動時間。復位通過集成的壓縮彈簧進行。因此，無法準確確定恢復時間。壓力油通過鉆孔通道供應。

安裝旋入式氣缸后，必須用安裝螺紋 M45x1.5 中的螺紋銷 M4x6 將其固定。帶有六角形插座和錐形尖端的螺紋引腳包含在供貨范圍內。

特殊性：

·         可用作夾緊或夾緊氣缸

·         也可在沒有反夾緊面的情況下使用

·         帶內部行程限制

·         具有大球形活塞表面

·         可不帶或帶軟雨刷

·         提供標準氣缸和特殊型號

·         工作壓力：pmax.500 巴

·         作用方式：帶彈簧復位的簡單作用

·         活塞Ø：20、25 和 32 mm

·         樞紐：4 和 8 mm

·         推力：從 100 bar 時的 3.1 kN 到 500 bar 時的 40.2 kN

·         機油連接：鉆孔通道

周莉 QQ：2668476640   手機：13390167995 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

·         密封類型： 丁腈橡膠 -10°C 至 +80°C，F(xiàn)KM 至 150°C

·         雨刮器：不帶或帶軟雨刷
