捷尼查Janitza用于運行和剩余電流的緊湊型電流互感器

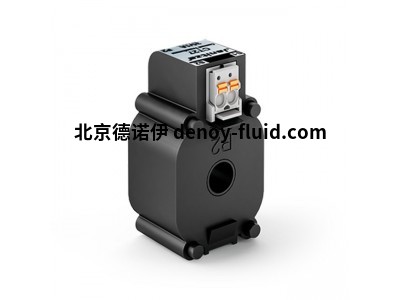

捷尼查Janitza CT-20 型電流互感器，1 類

精準高效

• 可用于最大63 A 的工作電流和1 mA 至1,000 mA 的剩余電流。 A型

• 結構緊湊

• 比率 700/1

• 主窗口可用于絕緣電纜Ø 7.5 mm（最大）

• 用于相間距為 17.5 mm 的三相斷路器

• DIN 導軌安裝 (35 mm) 通過導軌夾（可選）

• 監控設備UMG 20CM 的特殊版本

捷尼查Janitza電流互感器CT-20環境條件安裝位置室內使用； 僅適用于絕緣導體

環境溫度 -10 … +55 °C

相對濕度 5 … 85%（無冷凝）

防護等級 IP20

申請條件

測量精度 1%

熱短時額定電流 60 x In / 1 s

熱持續電流 100%

額定隔離等級 0.72 / 3 / kV

額定頻率 50 / 60 Hz

絕緣等級 E (120 °C)

電纜穿過窗口 Ø 7.5 mm

二次導線橫截面：0.2 ... 1.5 mm²

剛性、柔性、彈簧式端子

捷尼查Janitza型號：

捷尼查Janitza CT-20 63（帶負載）15.03.082

捷尼查Janitza配件

捷尼查Janitza安裝夾 用于 DIN 導軌 EN 50022-35，適用于 CT-20 41 型

09.09.010

現成的連接電纜 1.5 m，帶負載 (0.8 Ω) 和用于工作電流測量的彈簧式端子適配器 15.03.085
