特征

體積小重量輕

線性輸出響應

測量精度高

小零漂

交叉靈敏度小

高長期穩定性 - 幾乎無限的使用壽命

無遲滯輸出信號

集成傳感器電子設備，包括信號調節器和低通濾波器

沒有記憶丟失的數據記憶

溫度補償，調節 0...5V 輸出信號

高度穩定的內部電壓調節

可選 5 伏參考電壓輸出

9V 和 30V 之間的無條件工作電壓

低功耗

防止反向電源電壓極性

EMC 認證 CE 認證

不受周圍電磁場干擾

防震，因?yàn)闆]有移動的機械部件

非常緊密的密封

傳感器通過優質塑料外殼與測量點電氣隔離 - 無接地連接

使用夾緊環可 360° 調節零點

描述

電容式介電液體傾角儀 NA2-05、NA2-10、NA3-30、NA4-45 和 NA4-70 包含新的傳感器電子設備。它們由高度穩定的激光微調信號調節器組成，具有溫度漂移的電子補償、高度穩定的電源電壓調節電路和測量信號的低通濾波以消除不需要的噪聲。

電容測量原理保證了被測傾角和標準化輸出信號之間的非常穩定的線性關系。

傳感器電子設備需要最小的功率，并且與電容式初級變壓器一起，具有低誤差、高信噪比和高長期穩定性的特點。

與使用加速度計測量傾角相反，這種測量原理使要測量的傾角與輸出信號之間存在線性關系，與測量地點的重力常數無關，即與測量發生的地點無關，無論是在歐洲，澳大利亞，在珠穆朗瑪峰或月球上。

應用

NA2、NA3 和 NA4 可用于需要小而輕的設備、可替換性、相對較大傾角的測量和標準化的模擬電壓輸出信號的測量。

測量儀器和檢查設備、水上、陸地和空中交通工具、自動化和安全技術、起重機和起重設備、機器人、科學設備制造、醫學和電信以及導航系統中的傾角測量是典型例子。

技術規格

電源電壓 1) 9V … 30V DC

當前繪制的約。 2mA 參考電壓輸出 3) 5,00 伏

外部調節電源電壓 2) 5 Volt 參考電壓的溫度漂移 < 25 ppm/K

使用外部電源電壓 5V 時消耗的電流約為1mA 參考電壓輸出最大電流 5mA

最高工作溫度 +85°C 輸出電阻100 歐姆

最低工作溫度 -40°C 防護等級 IP 65

最高存儲溫度 +90°C 重量（傳感器不包括安裝環和電纜） 18,5 g

最低儲存溫度 -55°C 環境濕度 0…100% r.F.

信號輸出處的信噪比 (0…10kHz) <150µVss 電信噪比 >85dB

橫向靈敏度

在 45° 傾斜 <1% 的測量值電壓偏移（在 Cero 度傾斜） 2,5 伏

穩定時間（到實際值的 98%） <0,3 s 最大輸出電壓范圍 0.05V ... 4.95V

端子 3 (4) 高柔性電纜，Øca.1mm，長度 18cm

可選：屏蔽電纜 Ø2,1mm





SEIKA NG2、NG3 和 NG4

特征

線性輸出特性

測量精度高

最小線性偏差

長期穩定性高

無滯后輸出信號

最小零點漂移

集成傳感器電子設備

低功耗

不同的輸出信號選項

不受環境電磁場干擾

防震，因?yàn)闆]有移動的機械部件

非常緊密的密封

傳感器在外殼內與測量點電氣隔離 - 無接地連接

使用夾緊環可 360° 調節零點

描述

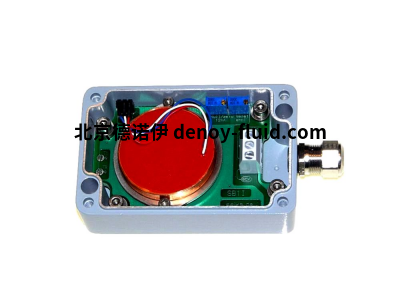

NG2、NG3 和 NG4 是電容式液體傾角儀，帶有集成傳感器電子元件。它們采用模擬直流輸出制造。傳感器電子設備只需要最小的功率，并與具有高精度和高長期穩定性的電容式初級變壓器結合使用。

該測量技術使要測量的角度與輸出信號之間存在線性關系。確定的角度與當?shù)氐闹亓铀俣葻o關，這意味著無論在哪里進行測量，無論是在歐洲、澳大利亞、珠穆朗瑪峰還是在月球上，都可以在任何地方正確測量傾角。

應用

傾角計 NG2、NG3 和 NG4 適用于需要高測量精度、低線性偏差和高長期穩定性的應用，以測量相對較大的傾角。

典型應用領域包括建筑、采礦、車輛、測量設備、飛機、運輸和輸送系統以及船舶。

技術規格

典型 NG2 NG3 NG4

測量范圍 ±10 度 ±30 度 ±80 度

分辨率 <0.001 度 <0.003 度 <0.01 度

線性偏差 < 測量范圍的 0.1%

橫向靈敏度 <0.5% at 45° 傾斜

穩定時間約 0.3 秒

抗機械過載能力 10 000 g（約 100 000 m/s2）

供電電壓UbN（穩壓）5V

允許的電源電壓范圍 Ubz 3V ... 6V

Ub = 5V 時消耗的電流約 1mA

防護等級 IP65

工作溫度 -40°C ... +85°C

儲存溫度 -45°C ... +90°C

重量（不含夾緊環或電纜）約 110克

電氣連接 0.5m 屏蔽電纜 Ø 4.6mm

UbN = 5 伏時的模擬直流輸出值

靈敏度 約10mV/度 約7mV/度 約4.5mV/度

靈敏度溫漂<-0.12%/K

零點溫漂<0.01mV/K

Ub=5V (2,5±0,1)Volt 時的零偏移 - 通常：0,5Ub±4%

輸出阻抗 10 kOhm



關于SEIKA

SEIKA 開發、生產和銷售用于測量物理變量的傳感器以及傳感器技術領域的電子和機械組件。 除了許多客戶特定的特殊傳感器外，用于實際發生的幾乎所有傾角測量任務的傾角傳感器和一系列帶有內部傳感器電子元件的堅固加速度傳感器構成了 SEIKA 的標準生產計劃。

帶有集成傳感器電子設備的堅固加速度計是 SEIKA 的標準產品。 除此之外，SEIKA 還生產許多客戶特定的傳感器。
