一、SEIKA Mikrosystemtechnik產品介紹

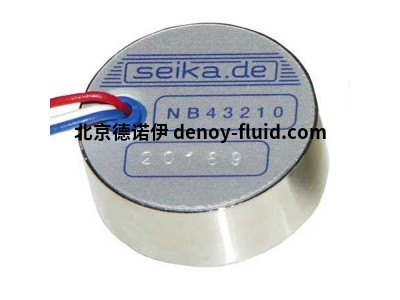

SEIKA Mikrosystemtechnik 傾角傳感器 N2、N3 和 N4 是帶有集成傳感器電子元件的電容式液體傾角傳感器。傳感器采用模擬電壓輸出制造。傳感器電子設備只需要很少的輔助能量，并且與電容式初級轉換器結合使用，具有低誤差、高信噪比和高長期穩定性的特點。

測量原理使要測量的傾角與輸出信號之間存在系統相關的線性關系。確定的測量值與測量位置的重力加速度的大小無關，即無論您身在何處，無論是在歐洲、在澳大利亞、在珠穆朗瑪峰還是在月球上，傾角在任何地方都可以正確測量。

三、SEIKA Mikrosystemtechnik技術規格

SEIKA Mikrosystemtechnik N2 N3 N4 型

有關尺寸，請參見下面的尺寸草圖

測量范圍 ±10 度 ±30 度 ±70 度

分辨率 <0.002 度 <0.005 度 <0.01 度

線性誤差<測量范圍的0.2%

橫向靈敏度 <1% 在 30° 坡度

穩定時間常數 <0.3 秒

工作電壓 Ub 5 伏

Ub = 5V 時的電流消耗約 1mA

工作電壓范圍 Ubz 3V ... 6V

Ub = 5V (2.5 ±0.1)Volt 時的輸出電壓偏移 - 通常：0.5Ub±4%

防護等級 IP 65

工作溫度 -40 至 +85°C

儲存溫度 -45 至 +90°C

質量（不含安裝環和電纜） 18.5 克

電氣連接 3 根高柔性電線 Ø 約 1 毫米，18 厘米長

SEIKA Mikrosystemtechnik 可選：

0.5m屏蔽電纜Ø2.1mm可選

Ub = 5V 時的靈敏度 ca.12mV/度 ca.6mV/度 ca.3.6mV/度

靈敏度溫漂 <-0.17%/K <-0.12%/K

零點溫漂 <±0.05mV/K <±0.025mV/K

*傳感器提供其準確的靈敏度和中心電壓值。

可選 PWM 輸出
