產品描述

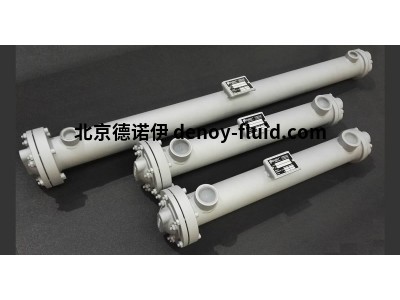

ST 80 型號是這種交換器的發展成果，具有最大的熱效率、緊湊性和極強的耐用性。使用我們專利的彈性密封系統，ST 80對熱沖擊和水擊非常安全。

工業用水引起的腐蝕是最嚴重的問題之一。交換器 ST 80 具有高合金輪轂，但不銹鋼 AISI 316 管材永久滾動到輪轂上。水邊蓋采用增強塑料材料制成，可承受腐蝕和水壓。根據油流，所有型號都分為兩種類型。

提示“A”用于低/中油流量，“B”類型用于高油流量。我們始終要求完成交換器的簽名（字母“A”或“B”出現在標簽上，并永久印在每個交換器的輪轂上）。為了提供更多保證，每臺換熱器在離開我們的車間之前都通過了“質量控制”和液壓測試。

特征

管束

整體翅片，化學鈍化，直銅管卷入管板，確保最高效率。管子的高質量材料（采用最現代的程序制造，逐個測試）

即使在振動或來自電路的錘擊下也將賦予我們的交換器額外的強度。

集線器

采用輕合金壓制而成，類型為“ANTICORODAL”，管板采用不銹鋼 AISI 316 和油側連接類型 SAE，即使在較高流量下也能降低入口/出口的速度/壓降?？蛇x：螺紋 1½” BSP 連接，或 SAE 型對接法蘭。

貝殼

冷拔、校準、擠壓輕合金管，兩端各有一個輪轂，永久密封“O”形圈。

覆蓋

塑料材料，玻璃纖維增??強，1/2" BSP 連接碳鋼一體沖壓而成，具有出色的抗腐蝕能力，并具有良好的機械強度。為了避免損壞，我們建議使用帶有圓柱螺紋的奶嘴與平墊圈結合使用或使用“Locktite”類型的sigillant材料。大約 8 (Kgm) 的最大允許扭矩對應該足夠了。對于特殊要求，可隨時提供帶有 Ø 3/4″ BSP 連接的輕合金蓋。

擋板

采用碳鋼沖壓而成，在管子周圍和輪廓處帶有唇緣，以提供：管子與擋板之間、外殼與擋板之間的間隙更好，從而提高效率。

腳

采用碳鋼沖壓，用螺絲固定在蓋子上，具有多種方向的可能性，使安裝更容易。

常用型號

flovex ST 8035

flovex ST 8061

flovex ST 8076

flovex ST 8091



flovex 固定直管板式換熱器 AEM 或 BEM 系列

產品介紹

標準交換器，特別適用于中等壓力范圍的重載。該組合物可以用不同的材料選擇制成，各種組合使這種類型的交換器具有足夠的通用性，足以解決流體、流動的任何問題，即使是高負荷等級。冷卻面積從 0.3 到 30 平方米。對于每個標準型號，我們提供了兩種類型，“A”表示低流量，“B”表示高流量。

特征

管束

通常我們使用效率極高的直整體翅片“鈍化”銅管。管子卷成管板，即使在振動下也能提供最堅固的結構。擋板由鋼板沖壓而成，帶有支撐唇，可提高熱效率并在振動時更加安全。

殼管板

焊接碳鋼結構，為最堅固的交換器提供適當?shù)暮穸?，以延長使用壽命。除了標準的威脅連接，我們還建議使用法蘭（UNI、DIN、SAE、ANSI……）來滿足客戶要求的殼側連接。

蓋子

帶有鑄鐵蓋的標準交換器，有 4 或 2 通道版本。

材料選擇

我們使用的標準碳鋼/銅組合：鋁黃銅、不銹鋼、碳鋼、銅/鎳合金作為管材，而使用不銹鋼的管殼和管板將解決所有可能的問題。EL 版本只有不銹鋼管板；EX 版完全采用不銹鋼材質。有關管型和材料的完整選擇范圍，請參見產品代碼組成表。

常用型號

flovex EM 3012

flovex EM 3020

flovex EM 3030

flovex EM 3040

flovex EM 4012

flovex EM 4020

flovex EM 4030

flovex EM 4040

flovex EM 5012

flovex EM 5020

flovex EM 5030

flovex EM 5040

flovex EM 6020

flovex EM 6030

flovex EM 6040

flovex EM 6050

flovex EM 8030

flovex EM 8040

flovex EM 8050

flovex EM 8060

flovex EM A040

flovex EM A060

flovex EM A080

flovex EM A100

flovex EM B040

flovex EM B060

flovex EM B080

flovex EM B100

flovex EM C040

flovex EM C060

flovex EM C080

flovex EM C100

flovex EM D040

flovex EM D060

flovex EM D080

flovex EM D100

flovex EM E040

flovex EM E060

flovex EM E080

flovex EM E100



意大利 flovex BP系列 用于高溫使用的外裝直管換熱器

產品描述

BP 型冷卻器是處理高工作溫度流體的最便宜的解決方案。采用浮動頭和直管設計，不僅可以解決熱應力問題，還可以解決鈣沉積問題，通過使用直管，即使不排放殼程流體也易于清潔。

特征

沒有像傳統的“U”形束一樣的發夾狀彎管，如有必要，可以檢查管內是否有完美的機械清潔。BP 冷卻器由不同類型的管子、尺寸和材料制成。兩種溫度類型：設計類型 O 和類型 H。

常用型號

flovex BP 3012

flovex BP 3020

flovex BP 3030

flovex BP 3040

flovex BP 5012

flovex BP 5020

flovex BP 5030

flovex BP 5040



意大利 flovex 直管可拆卸管束換熱器 AEW 或 BEW 型號

產品描述

具有與 EM 型交換器相同的機械設計、材料和用途的標準交換器。根據國際編碼，“BEW”是指帶有一個固定管板、一個浮動管板的拉出式管束，帶有兩個墊片，由一個指示環隔開，即使墊片泄漏或破損，也可以避免兩種流體混合。

對于 EM 型換熱器，可選擇“A”型用于低流量殼程，“B”型用于高流量殼程。廣泛的外殼尺寸和管長范圍使得這種類型的交換器能夠解決大多數問題，即使是高負載率。

特征

法蘭

Ef 的測量?jī)H適用于：扁平 UNI、SO.ANSI 和 SAE 法蘭。對于焊接頸型法蘭，在 Ef 上增加 20 (mm)。

流走

對于 8 英寸系列，使用 1/2 英寸的 GAS。

腳

對于 5+6 英寸尺寸，支腳固定在蓋螺釘中，并且可以在現場進行定向。對于 8 英寸尺寸，支腳焊接到與

EM 型相同尺寸的殼管上。

陽極

我們只為船用交換器提供兩個鋅陽極，直徑。3/8″ 氣體螺紋，可檢查維護

常用型號

flovex EW 5012

flovex EW 5020

flovex EW 5030

flovex EW 5040

flovex EW 6020

flovex EW 6030

flovex EW 6040

flovex EW 6050

flovex EW 8030

flovex EW 8040

flovex EW 8050

flovex EW 8060
