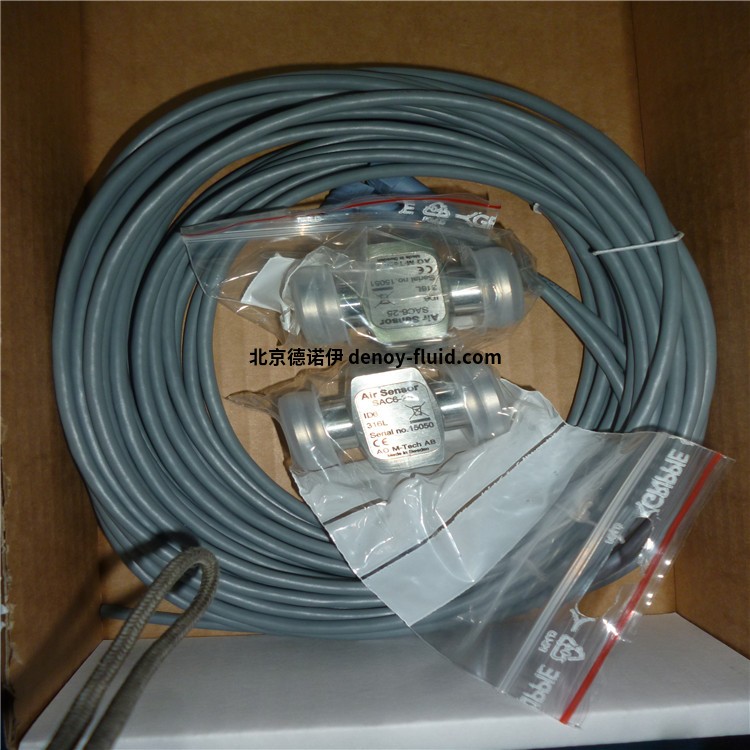

瑞典AQ 防爆空氣傳感器CCS15.75-25-EX國內倉庫現貨

瑞典AQ空氣傳感器工作無需直接接觸液體。在傳感器上流動的液體使用聲波進行監測。聲波記錄存在的氣體和顆粒，結果顯示在一個外部控制單元。

瑞典AQ空氣傳感器結構緊湊，可從一體式轉動而成內部完全光滑，Ra <0.4um。所有接液部件均由耐酸鋼或聚丙烯制成。

瑞典AQ空氣傳感器可以是CIP（就地清潔），鋼制空氣傳感器可以是SIP（蒸汽就位）到130°C。 AQ空氣傳感器具有2.1B的完全可追溯性證書（聚丙烯）和3.1B證書（316 L鋼）

所有連接均為標準三夾連接它提供了良好的無菌，使其易于組裝并拆卸。 空氣傳感器采用耐酸鋼制成帶連接器（瑞典AQ 傳感器 SAC系列）或不帶連接器（瑞典AQ 傳感器 FCS系列）。

AQ空氣傳感器可以設置在不同的水平靈敏度。 傳感器檢測到最大靈敏度氣泡小至2毫米。在低靈敏度下，傳感器檢測有無液體。

AQ空氣傳感器可用于生物制藥工業和不同的過程工業：•泵護罩•氣泡傳感器，AQ空氣傳感器同時還可應用于爆炸性環境。

請聯系品牌銷售專員北京漢達森 田琪，電話同微信：15801397840 歡迎垂詢 ！

電纜
空氣傳感器的電纜連接到危險區域。 最大電纜長度為40米。該
電纜屏蔽很重要，因為它可以防止外部噪聲進入。 如果電纜延長，請使用相同或
類似電纜類型（4導體帶共用屏蔽）。
注意！ 未屏蔽的電纜部分最大應為40mm。

請聯系品牌銷售專員北京漢達森 田琪，電話同微信：15801397840 歡迎垂詢 ！

安裝空氣傳感器

一個或兩個空氣傳感器可以連接到一個超聲控制器D72、DP72或D128?？諝鈧鞲衅饔蠺C連接（三夾子），正確安裝和連接空氣傳感器以避免泄漏是很重要的。在安裝空氣傳感器時，也有必要考慮到外部加熱和冷卻源。空氣傳感器的設計是在正常大氣壓力（0.8巴-1.1巴）下使用，氧氣含量正常。

應由具備必要知識的人進行安裝。

垂直或水平安裝

我們建議將空氣傳感器垂直安裝，因為氣泡在里面徘徊的風險較低。

然而，如果空氣傳感器安裝在水平方向，空氣傳感器的旋轉方向是很重要的。為了在緩慢的流速下獲得最大的氣泡敏感度，當空氣傳感器安裝在水平方向時，空氣傳感器應該旋轉，使電纜接頭在上面。如果想在慢速流速下獲得較低的靈敏度，可以將空氣傳感器轉到電纜接頭向下。

請聯系品牌銷售專員北京漢達森 田琪，電話同微信：15801397840 歡迎垂詢 ！

氣泡檢測原理
通過使用超聲波監測流過空氣傳感器的液體中的氣泡。
在空氣傳感器內部，兩個低強度超聲波束在方向上穿過液體路徑傳輸垂直于液體流動。
如果氣泡移動到超聲波束中的一個，則超聲波將被部分偏轉并且強度為超聲波減少。 控制器不斷測量超聲波的強度，如果它變成了低于閾值，它會檢測到氣泡。 液體中的致密顆粒也會使超聲波偏轉并且可以因此被檢測到。 為了實現對氣泡的非常低的靈敏度，使用不同的技術來測量阻尼效果液體對空氣傳感器壁的振動有影響。

請聯系品牌銷售專員北京漢達森 田琪，電話同微信：15801397840 歡迎垂詢 ！

靈敏度

氣泡的靈敏度可以設置為高，中，低，非常低和非常低。

在靈敏度設置為高的情況下，可以檢測到直徑約為2mm或更大的單個氣泡通過空氣傳感器。

在靈敏度設定為中等的情況下，可以檢測到直徑約3mm或更大的單個氣泡。

在靈敏度設置為低的情況下，可以檢測到直徑約10mm的單個氣泡。靈敏度低通過要求兩個探測器同時檢測氣泡，在空氣傳感器中實現。

一起發現許多小氣泡就像是一個大泡泡一樣。如果有很多氣泡，甚至可以檢測到微小的（微觀）氣泡。當使用非常低的靈敏度時，空氣傳感器應安裝垂直液體流量，否則，空氣傳感器內部留下的液滴可被檢測為液體。靈敏度非常低適用于直徑<14 mm的空氣傳感器。

空氣傳感器

通過超聲波監測流經空氣傳感器的液體，并監測是否存在氣泡或氣泡的存在。

通過連接的超聲波控制器檢測到顆粒?？諝鈧鞲衅骺煽壳胰菀讈硎褂?。它是由一體成型的，內部完全光滑，Ra值低。

請聯系品牌銷售專員北京漢達森 田琪，電話同微信：15801397840 歡迎垂詢 ！

型號展示：

AQ空氣防爆傳感器

瑞典AQ 傳感器SAC10-25-EX內徑Ø10mm 外徑：Ø40mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器SAC16-25-EX內徑: Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器SAC16-50-EX內徑: Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m

瑞典AQ 傳感器SAC22-50-EX內徑: Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器SAC35-50-EX內徑: Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器SAC46-64-EX內徑: Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：7m，

瑞典AQ 傳感器SAC60-77-EX內徑: Ø60mm 外徑：Ø102mm 卡盤連接：77 標準線纜：7m，

瑞典AQ 傳感器 FCS10-25-EX 內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS16-25-EX 內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS16-50-EX 內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS22-50-EX 內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS35-50-EX 內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS46-64-EX 內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，

瑞典AQ 傳感器CCS9.4-25-EX內徑: Ø9.4mm 外徑：Ø51mm 卡盤連接：25 標準線纜：0.5m，

瑞典AQ 傳感器CCS15.75-25-EX 內徑：Ø15.75mm 外徑：Ø51mm 卡盤連接：25 標準線纜：0.5m，

瑞典AQ 傳感器CCS15.75-50-EX 內徑：Ø15.75mm 外徑：Ø64mm 卡盤連接：50 標準線纜：0.5m，

瑞典AQ 傳感器CCS22.1-50-EX 內徑：Ø22.1mm 外徑：Ø64mm 卡盤連接：25 標準線纜：0.5m，

瑞典AQ 傳感器CCS34.8-50-EX 內徑：Ø34.8mm 外徑：Ø64mm 卡盤連接：25 標準線纜：0.5m，

瑞典AQ 傳感器CCS47.5-64-EX 內徑：Ø47.5mm 外徑：Ø76mm 卡盤連接：64 標準線纜：0.5m，

瑞典AQ 傳感器 CC60.2-77-EX 內徑：Ø60.2mm 外徑：Ø102mm 卡盤連接：77 標準線纜：0.5m，

請聯系品牌銷售專員北京漢達森 田琪，電話同微信：15801397840 歡迎垂詢 ！

瑞典AQ 防爆空氣傳感器CCS15.75-25-EX國內倉庫現貨
