減振、旋轉彈性、故障安全、不對中補償：RINGFEDER TNM 系列的彈性體鉗口聯軸器（以前稱為 TSCHAN TNM 和 NOR-MEX）在靈活性、成本效益和性能方面樹立了全球標準。普遍適用的聯軸器可補償所有方向的軸不對中，并允許將來自工廠機械工作范圍的關鍵扭轉振動轉移到不會對傳動系產生不利影響的區域。扭矩通過由優質Perbunan制成的壓力加載彈性體傳遞，這些彈性體連接在一起形成耐油和導電的減震和減振中間環。這些高度耐用的中間環可快速、易于更換，特別是在多部件聯軸器設計的情況下，根據客戶要求和特定應用需求，提供不同的材料硬度。TNM 系列可軸向插拔的 RINGFEDER 彈性體聯軸器可在 -30 °C 至 +100 °C 的溫度范圍內使用，也可在任何安裝位置和旋轉方向上使用。由于其模塊化設計，它們可作為標準配置提供給用戶，具有各種尺寸和變體，例如單件和多件版本或集成制動盤或制動鼓，以及高度定制的特殊解決方案。®®®®

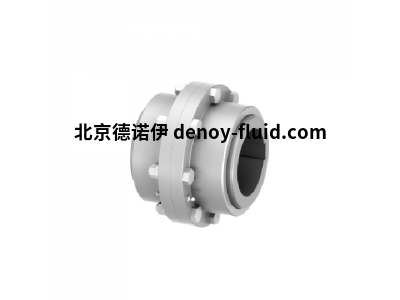

一：Tschan彈性體鉗口聯軸器 TNM E
雙部分設計 - 標準輪轂
聯軸器 RINGFEDER TNM E 是一種扭轉彈性和防穿刺爪聯軸器。它可以在定義的范圍內平衡角度、徑向和軸向軸不對中。聯軸器通過可壓力加載的合成橡膠（Pb）彈性緩沖器傳遞扭矩，這些緩沖器作為中間環連接在一起。彈性中間環可以緩沖沖擊和扭轉振動;它具有耐油性和導電性。該聯軸器可用于各種旋轉和安裝位置。®
產品特點
RINGFEDER TNM E®
兩部分設計 - 標準輪轂。不同硬度的彈性中間環：標準Pb72，硬Pb82。
一般特點
扭轉靈活，補償角度、徑向和軸向軸不對中
壓縮加載的中間環
彈性體有各種邵氏硬度
適用于 –30°C 至 +100°C 的溫度范圍
彈性環只能通過移動耦合機器的一部分（兩部分設計）來更換。
最大孔徑達 230 mm
扭矩高達 T克恩= 41，000 牛米/噸凱馬克斯= 97，500 牛米
速度高達 n麥克斯= 5，000 轉/分
介紹
RINGFEDER TNM 系列的旋轉彈性聯軸器在所有方向上都是靈活的，因此可以補償所連接機器的角度、平行軸和軸向不對中。例如，不正確的裝配、熱運動或沉降現象可能導致不對中。®
避免扭轉振動
憑借聯軸器的旋轉彈性，來自工廠機械操作范圍的危險扭轉振動可以轉移到轉速范圍內，其中不會產生負面影響。彈性中間環具有高材料阻尼能力，這使得聯軸器在通過危險的速度范圍時能夠將共振增強保持在極限范圍內，從而保護耦合器免受損壞。聯軸器還可以減輕扭矩沖擊，并導致振動系統由于材料阻尼特性而很快被撞擊激發而停止。防止傳導結構噪聲。
彈性體材料
合成橡膠用作TNM聯軸器彈性元件的材料。通常，這些是導電的，因此可以防止不需要的靜電荷。對于 RINGFEDER TNM 聯軸器系列的彈性元件，有兩種不同的材料硬度作為標準配置。®
Pb 72 - 丁腈橡膠 （NBR），硬度為 72 邵氏 A.Pb
82 - 丁腈橡膠 （NBR），硬度為 82 邵氏 A.
單個彈性體材料的回彈性由其邵氏硬度決定。從這些值中可以得出關于聯軸器能夠傳遞的扭矩及其彈簧剛度的間接結論。有關更多詳細信息，請參閱技術數據表。
環境條件
所采用的彈性體材料可在 –30° 至 +100°C 的環境溫度范圍內可靠運行。 如果涉及更高的環境溫度，請聯系 RINGFEDER 動力傳動。溫度對聯軸器尺寸選擇的影響在下面提到的設計指令中有更詳細的解釋。它只允許在正常的工業空氣中操作聯軸器。腐蝕性介質可能會侵蝕聯軸器部件、螺栓和彈性元件，從而對聯軸器的操作安全性構成危險。該聯軸器的聲明符合歐洲指令 2014/34/EU （ATEX）。請聯系 RINGFEDER POWER TRANSMISSION，了解符合性聲明 2014/34/EU 以及腐蝕性環境介質的影響。
Tschan型號 尺寸 TKNPb72牛米 最大1分鐘 d1kmax毫米外徑毫米 內徑毫米
Tschan WN0105 50 13 20 5000 19 50 33 25 52 0,2 0,4
Tschan WN0106 67 22 35 5000 28 67 46 30 62,5 0,5 1,0
Tschan WN0108 82 48 75 5000 32 82 53 40 83 0,9 1,8
Tschan WN0109 97 96 150 5000 42 97 69 50 103 1,7 3,4
Tschan WN0111 112 150 230 5000 48 112 79 60 123,5 2,6 5,3
Tschan WN0112 128 250 380 5000 55 128 90 70 143,5 4,1 8,2
Tschan WN0114 148 390 600 4500 65 148 107 80 163,5 6,3 12,7
Tschan WN0116 168 630 980 4000 75 168 124 90 183,5 9,6 19,3
Tschan WN0119 194 1050 1650 3500 85 194 140 100 203,5 13,8 27,9
Tschan WN0121 214 1500 2400 3000 95 214 157 110 224 19,1 38,2
Tschan WN0124 240 2400 3700 2750 110 240 179 120 244 26,7 53,4
Tschan WN0126 265 3700 5800 2500 120 265 198 140 285,5 37,5 75,0
Tschan WN0129 295 4900 7550 2250 130 295 214 150 308 47,9 95,7
Tschan WN0133 330 6400 9900 2000 150 330 248 160 328 66,5 132,9
Tschan WN0137 370 8900 14000 1750 170 370 278 180 368 93,9 187,7
Tschan WN0141 415 13200 20500 1500 190 415 315 200 408 129,7 259,3
Tschan WN0148 480 18000 28000 2100 210 480 315 220 448 164,4 328,7
Tschan WN0157 575 27000 41000 1800 230 575 350 240 488 233,5 467,0
