Tschan齒式聯軸器 TNZ

RINGFEDER TNZ 系列的扭轉剛性和低背隙齒輪聯軸器（前身為 TSCHAN TNZ 和 POSIFLEX）由高強度鋼制成，并且已在全球所有工業領域證明了自己的地位，在這些行業中，必須將極高的扭矩從軸傳遞到軸。 這些應用包括特別重的應用，例如直接驅動輸送機系統、混合機、軋機或輥道。作為柔性軸連接，我們的 RINGFEDER 齒輪聯軸器通過帶有齒狀輪轂的輪轂積極傳遞扭矩，輪轂與直齒套筒始終嚙合。它們具有極高功率密度的特點，并且根據聯軸器的變體，也適用于軸向、徑向和角軸不對中的有效補償。由于使用超高壓添加劑進行高質量的脂潤滑，實現了最小的恢復力，從而保證了可靠，幾乎無磨損的運行。我們獨特的模塊化系統為用戶提供了最大靈活性，可以裝配精確安裝的聯軸器設計 - 合適的部件，例如制動盤或鼓和扭轉軸，可以根據特定要求進行調整。®®®®



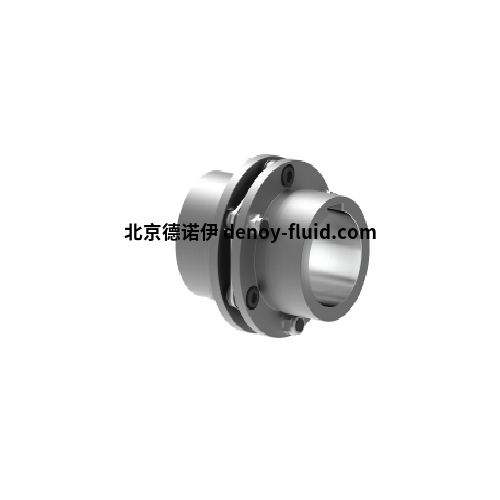

Tschan齒輪聯軸器 TNZ ZCA / TNZ ZCB

標準集線器



這RINGFEDER TNZ ZCA®聯軸器是一種扭轉剛性齒輪聯軸器，設計為具有一些間隙，由兩個聯軸器半部分組成，這兩個聯軸器部分由安裝的螺栓連接。

與 TNZ ZCA 聯軸器

不同，RINGFEDER TNZ ZCB®帶有螺栓固定式O形圈托架，通過更改安裝順序便于安裝。要安裝聯軸器，請擰下蓋子并將其放在軸上。將輪轂安裝到軸上，將套筒滑到輪轂上，然后將O形圈托架固定在套筒上。當涉及大型聯軸器時，這種安裝方式是有利的。



Tschan產品特點

一般特點

由優質鋼制成的扭轉剛性齒輪聯軸器

非常緊湊的設計可實現高功率密度

補償角軸、徑向軸和軸向偏移

如果使用特殊密封件，則適用于高達 +120 °C 的溫度

提供分體式套筒（ZCA / ZCB - ZCA 型號系列也提供 ZCB 設計）和單件套筒 （ZCH）

彈性O(shè)形圈可以更換，而無需移動耦合的機器

孔徑可達 270 mm

扭矩高達 T克恩= 195，000 牛米/噸凱馬克斯= 390，000 Nm

速度高達 n麥克斯= 6，000 轉/分



Tschan一般說明

RINGFEDER TNZ 聯軸器是一種扭轉剛性雙萬向節齒輪聯軸器。®





Tschan齒形

聯軸器殼體具有直的內部齒，而輪轂具有具有追逐可變半徑的外部齒。因此，輪轂可以在軸承座內進行空間移動，從而在指定的公差范圍內補償相鄰軸端的角軸、徑向軸和軸向不對中。根據聯軸器類型和尺寸，標準齒形允許每個齒面的角度不對中高達0.5度，軸向運動可達幾毫米。最大可能的徑向軸位移取決于兩個齒面之間的距離。其他齒形幾何形狀可用于進一步的特定應用。







Tschan材料

高級齒型材和含有超高壓添加劑的潤滑脂保證了低恢復力和較長的使用壽命。所使用的材料是鍛鋼，表觀屈服點至少為335 N/mm2.特殊材料可用于進一步的特定應用。密封是使用合成橡膠的O形圈進行的。外殼居中，并通過安裝螺栓和自鎖螺母固定在一起。





Tschan溫度

使用特殊密封件允許將溫度限制提高到120°C。





Tschan平衡

在超過30 m/s的外圍速度下，建議動態平衡聯軸器。





Tschan特殊應用

如果在更高的速度和扭矩下預計會出現更大的不對中，則需要在特殊計算程序的協助下進行檢查。這與確定的大小無關。值 T凱馬克斯在任何運行狀態（啟動、電氣短路、阻塞等）下都不得超過該值。





Tschan公差和標準

孔公差為ISO H7，如果不是順序不同的話。列出的孔徑是指符合 DIN 6885-1 標準的關鍵通道，帶有公差 ISO P9。











Tschan-型號：



Tschan-XC2106系列

Tschan-XC2108系列

Tschan-XC2110系列

Tschan-XC2113系列

Tschan-XC2115系列

Tschan-XC2117系列

Tschan-XC2120系列

Tschan-XC2122

Tschan-XC2125系列

Tschan-XC2127系列

Tschan-XC2130系列
