roemheld螺紋體氣缸B1.4301型
roemheld的液壓夾具解決方案包括各種動力夾具，如回轉夾具和延伸夾具以及螺紋氣缸，塊式氣缸，動力工作支撐，夾具夾具，虎鉗，液壓電源和閥門以及全系列的配件和配件。

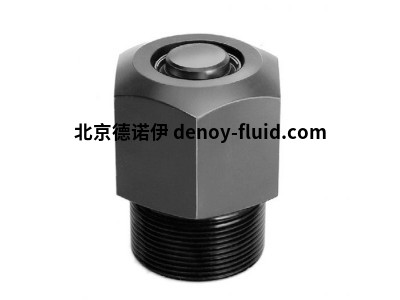

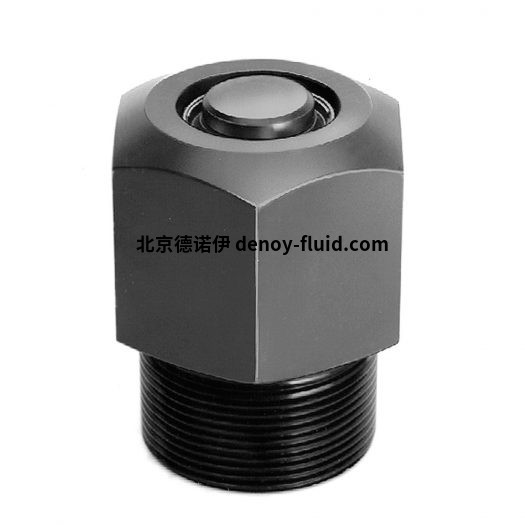

roemheld螺紋體氣缸B1.4301型螺紋體氣缸 – 刀刃密封，帶半徑柱塞的短版本。
roemheld螺紋體氣缸B1.4301型在六角下具有刀刃金屬對金屬密封，以提供極短的總長度。多功能推夾，可在小尺寸內提供相當大的力。這些小夾具在歧管安裝時可以非常緊密地放置在一起。
提供帶半徑柱塞的短版本（如此處所示）或帶螺紋柱塞的長版本（請參閱下面的相關產品）。半徑柱塞版本有五種閥體直徑可供選擇，在 7250 psi 時具有以下鎖模力：
560 磅、1260 磅、2250 磅、5500 磅、9000 磅。
roemheld螺紋體氣缸B1.4301型特征：
提供帶半徑柱塞的短版本（如此處所示）或帶螺紋柱塞的長版本
半徑柱塞版本有五種閥體直徑，鎖模力為 7250 psi
提供極短的總長度當歧管安裝時，可以非常緊密地放置在一起。
roemheld螺紋體氣缸B1.4301型參數：
活塞直徑直徑 [mm] 8 12 16 25 32
桿直徑 d [mm] 5 8 10 16 20
行程 ± 0.5 [mm] 4 4 6 12 16
100 bar kN] 0.5 1.1 2.0 4.9 8
500 巴 [kN] 2.5 5.6 10.0 24.5 40
彈簧復位力，最小 [N] 25 32 56 151 183
油量/10mm行程[cm3] 0.50 1.13 2.01 4.91 8.04
a [毫米] M 16x1.5 M 20x1.5 M 24x1.5 M 36x1.5 M 42x1.5
b [毫米] 12 12 14 21 25
c [毫米] 14 14 21 33 40
e ± 0.5 [mm] 27 27 37 56 67
Ø i [mm] 23 29 33 49 65
SW [毫米] 19 24 27 41 55
最大限度。 安裝扭矩 [Nm] 80 90 110 130 200
重量 [公斤] 0.065 0.10 0.17 0.40 0.90
零件號 1428001 1430101 1431001 1433001 1434001
roemheld螺紋體氣缸其他型號實例：
roemheld B1.459
roemheld B1.460
roemheld B1.711
roemheld B1.4301
roemheld B1.450
roemheld B1.470
