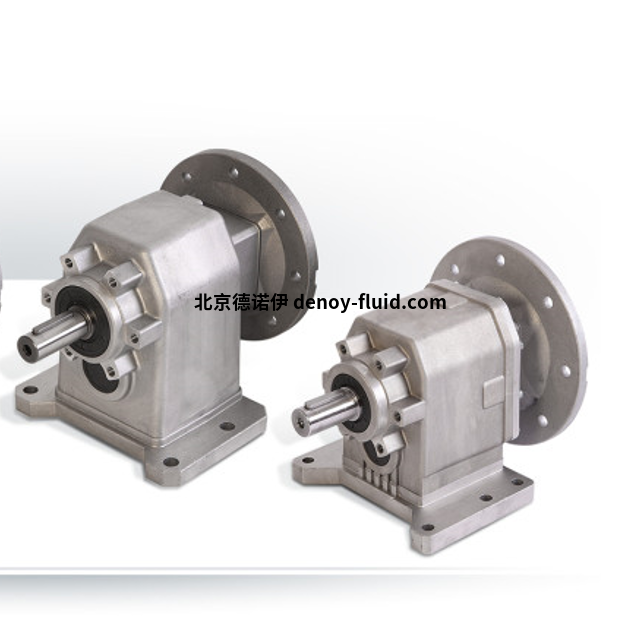

VARMEC RFV 系列軸裝式齒輪箱
常用系列
| 郭浪 QQ：2853369882 手機：18518269212 電話：010-64714988-196 傳真：010-84786709-667 郵件：sales16@handelsen.cn |
 |
 |
2 或 3 個減速級的軸裝式齒輪箱
RFV 系列軸裝式齒輪箱有鋁或鑄鐵材質可供選擇，允許多種減速比，確保在所有工作條件下的最大效率。
制造特點
VARMEC 齒輪箱和減速電機的設計完全借助技術計算機程序。根據 AGMA 2001-B88 規定，根據適用于齒輪箱的最大負載，根據模塊化特性對每個組件進行了檢查和設計。
外殼和法蘭由未上漆的鋁制成，尺寸為 252-253、302-303，而由高強度鑄鐵制成的外殼和法蘭則以其他尺寸進行噴涂。
外殼的圓形形狀使齒輪箱具有出色的剛性和堅固性，并允許它們用于所有可能的裝配位置。
各種部件均在現代 CNC 機械上加工，確保最大的結構精度。所有齒輪均由合金鋼、淬火鋼和回火鋼制成，并在齒側進行后續研磨，以提高性能，即使在負載下也能安靜運行。
輸入功率從 0,09 到 22 kW 4 poli
扭矩從 100 到 2200 Nm
從 1:4,83 減少到 1:547,27
常用系列
VARMEC RFV 252
VARMEC RFV 253
VARMEC RFV 302
VARMEC RFV 303
VARMEC RFV 352
VARMEC RFV 353
VARMEC RFV 402
VARMEC RFV 403
VARMEC RFV 502
VARMEC RFV 503
VARMEC VAR系列變速驅動器
帶或不帶減速器的變速驅動器
VARMEC 變速器有 5 種尺寸 (VAR 2-5-10-20-30)，變速比為 5:1。每種尺寸都可作為單獨的變速器或作為單個整體外殼中的 1 或 2 個減速級的組合變速器和齒輪減速器。
變速器可以與 IEC 電機（B5 型）一起提供。通過操作帶有直接速度位置讀數的控制手輪，輸出速度逐漸改變。需要時，控制手輪可以更換為帶限位開關裝置的電動伺服電機。
此外，每個變速器都可以配備一個接近傳感器，以在數字儀表上顯示輸出速度。此外，可以提供數字或模擬轉換器來控制來自外部信號的輸出速度。
輸入功率從 0,12 到 4 kw
變速比5:1
操作原理
VARMEC 變速傳動系統基于動力傳遞，通過摩擦在安裝在電機軸上的摩擦錐 (1) 和安裝在傳動軸 (5) 上的摩擦環 (2) 之間進行。摩擦錐和摩擦環之間的壓力通過爪形離合器凸輪面 (4) 保持與輸出負載扭矩成比例。
同心傳動軸內的彈簧 (3) 在空轉期間提供錐體和環之間的低接觸壓力。這允許在靜止時更改速度設置，
這是與變速驅動器類型相比的主要優勢，速度變化是通過電機的移動、在導軌上、通過連接到導軌的齒條 (7) 和小齒輪 (6) 實現的控制手輪，或者通過電動速度控制系統。
常用系列
VARMEC VAR 02/0
VARMEC VAR 02/1
VARMEC VAR 02/2
VARMEC VAR 05/0
VARMEC VAR 05/1
VARMEC VAR 05/2
VARMEC VAR 10/0
VARMEC VAR 10/1
VARMEC VAR 10/2
VARMEC VAR 20/0
VARMEC VAR 20/1
VARMEC VAR 20/2
VARMEC VAR 30/0
VARMEC VAR 30/1
