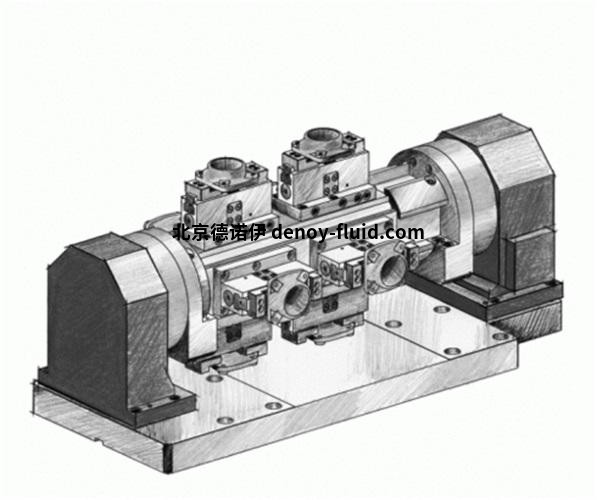

I4.120 夾具具有同心夾緊功能的夾具由一個非常細長的基體和 2 個集成液壓缸組成。

活塞力通過導向連接桿傳遞至兩個夾緊滑塊，從而實現中心同步。所有螺紋和端口均位于底部，以便在非常有限的空間內節省空間地布置多個夾緊點。如果無法從下方固定，則可以使用用于歧管安裝或管連接的轉接板。

作為附件，還提供夾爪毛坯以適應工件輪廓。

應用

夾具用于在單個或多個夾具中加工尺寸穩定的工件。

由于其緊湊的設計，它們可以布置在非常有限的空間內。夾具特別適合 自動化模式下的批量生產。

雙作用氣缸功能與中央潤滑和良好的切屑保護相結合，保證了高度的過程安全性。

夾具僅適用于外部夾緊。

最遲在 500 個夾緊周期后通過中央潤滑對夾緊滑塊進行潤滑。切勿使用完整的夾緊行程，以保證工件的安全夾緊。最大限度。工作溫度 80 °C。

I4.120 編號4413051技術參數

夾緊力/鉗口：6.5kN

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

保持力：8kN

釋放力：0.5kN

最小工作壓力：10bar

夾持行程：2 x 5mm

重復夾緊精度：±0.02mm

鉗口寬度：40mm

最大流量：25cm³/s

重量：2.4kg
