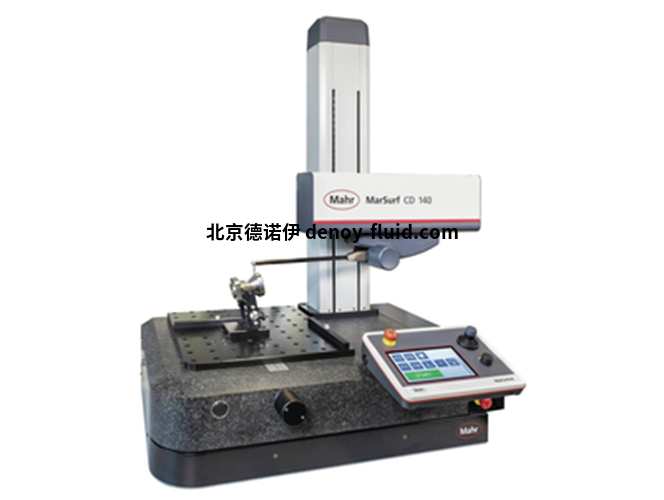

測量站為輪廓檢測設定了新標準。更短的測量時間、靈活的應用和簡便的操作可顯著提高您的質量保證性能。

使用我們的新型集成支撐板夾緊工件時展現創造力。

• 充足的空間（390 毫米 x 450 毫米），可容納重達 90 公斤的工件

• 插入式擋塊作為快速且可重復的通用解決方案

• 標準系統中的孔網格：可使用多種標準解決方案（例如 Witte、DK、Maprox）

• 大型通過長達 490 毫米的輪廓探頭臂測量體積，測量范圍可達 100 毫米

當您需要快速、精確的測量時，我們的固定測量系統可提供最佳性能。

• 快速軸的 Z 方向定位速度高達 50 m/s，X 方向定位速度高達 200 mm/s

• 得益于孔網格，設置測量站時可節省高達 50% 的時間

• 測量時間短，得益于高動態探頭系統高測量速度

描述

• 一步完成粗糙度和輪廓測量

• 測量和定位速度快，可大幅縮短測量時間

• 創新的測頭系統解決方案

•  通過磁性支架  同時檢測測頭臂，快速可靠地更換測頭臂

• 測量長度長達 130 mm，  帶測量頭長度為 13 毫米  （探頭臂長為 100 毫米）  或 26 毫米（探頭臂長為 200 毫米）

• 模塊化結構，易于維護

技術參數

探頭臂長：100mm；150mm；200mm

導向偏差：0.10 μm  / 60 mm

                0.20 μm  / 130 mm

測量速度：0.02 毫米/秒至 10 毫米/秒

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

末端移動長度（X 軸）：130毫米

定位速度：0.02 毫米/秒至 200 毫米/秒

測量范圍毫米：13 mm—26 mm

橫動長度：0.1毫米至130毫米

測量力（N）：0.5 mN 至 30 mN
